Acrel-5000能耗管理系統在武清體育中心項目的應用
關鍵詞：大型公共建筑；能耗監測系統；ACREL-5000; 建筑能耗管理系統。
1 引言
2010年城鄉建設部下發《關于切實加強政府辦公和大型公共建筑節能管理工作的通知》，要求各地結合本地區的實際情況，深入推進國家機關辦公建筑和大型公共建筑能耗監測體系建設，抓緊建立健全政府辦公建筑和公共建筑室溫監控及空調系統節能運行管理體系，積極探索建立公共建筑節能運行管理激勵制度。要求繼續深入做好國家機關辦公建筑和大型公共建筑能耗統計、能源審計及能效公示等工作，并在此基礎上選擇重要建筑安裝用能分項計量裝置，推進能耗監測平臺建設。
2 設計依據
本技術規范書引用的國家和行業標注如下：《國家機關辦公建筑和大型公共建筑能耗監測系統——軟件開發指導說明書》
3 項目概況
武清體育中心是2017年全運會天津賽區兵乓球比賽主賽場，是武清區政府的重要工程，武清體育中心主要包括體育館、熱身館、體育場、室內訓練館、全民健身館和集訓樓以及戶外體育設施及其它附屬設施，非賽事時間還將在專業隊伍訓練、大型文化演出、群眾體育及健身活動、會展等方面發揮積極的作用。本項目遠傳水表共計55臺，多功能電表52臺，多功能電表及水表通過RS485通信線接入網關。網關到后臺是通過內部局域網進行數據傳輸。本項要解決的是基礎能耗數據的智能化、自動化、可視化、可量化的采集與存儲,從而降低能源使用費用，為建立節約型社會發揮作用。
4 系統架構
建筑能耗監測系統 以計算機、通訊設備、測控單元為基本工具，該系統主要采用分層分布式計算機網絡結構，一般分為三層:站控管理層、網絡通訊層和現場設備層。現場設備層是數據采集終端，主要由智能儀表組成，采用具有高可靠性、帶有現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳存儲的建筑能耗數據。測量儀表擔負著基層的數據采集任務，其監測的能耗數據要完整、準確并實時傳送至數據中心。
5 系統軟件功能

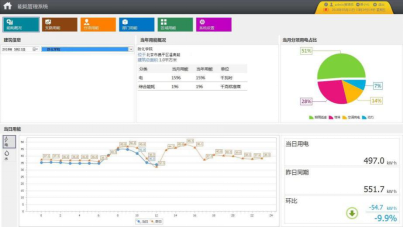

5.1綜合能耗主界面

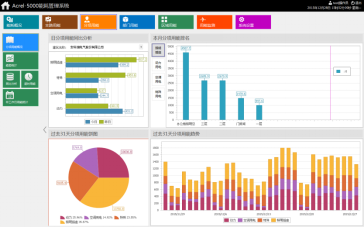

5.3分項能耗統計
系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

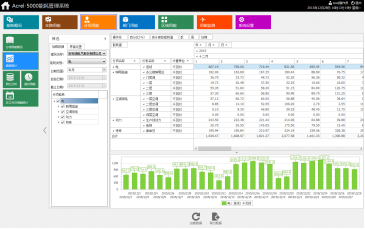

5.4分項用能報表
5.4分項用能報表
系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。 5.5能耗的同比環比分析
系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能。配置建筑物中某用能區域對應的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊
6 前景展望
根據防化學院閱兵村項目能耗運行效果分析，建立典型能耗分析模型，統一分析。6.3通過能耗分析改進管理運營模式：針對高能耗點，針對性的改進管理運行如：在下班期間通知各個部門關燈、關機器，同時列入績效考核；如發現白天空調溫度不符合規定不按規定時間開關空調等情況，追究公司人員的責任等。通過能耗數據可減低公司運營成本提高利潤。
7結束語
能耗管理系統通過對用戶端電、水、氣、熱(冷)量等所有能耗的集中采集與分析，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，能耗監測系統的意義，便于找出高耗能點或不合理的耗能習慣，節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。系統功能按日月年份統計能源消耗量并以曲線圖形展現，能耗量的同比、環比分析，便于判斷用能走勢。在建設能耗管理系統后，不但能減輕工作人員的工作負擔，提供工作效率對促進和帶動節能工作，實現節能減排目標具有重要意義。
