朝陽發改委能耗監測系統的設計與應用
1 引言
隨著我國經濟的發展，國家機關辦公建筑和大型公共建筑高耗能的問題日益突出。為加強對國家機關辦公建筑和大型公共建筑的節能運行管理，建設部、財政部聯合發布了《關于加強國家機關辦公建筑和大型公共建筑節能管理工作的實施意見》和《國家機關辦公建筑和大型公共建筑節能監管體系建設實施方案》，要求在全國范圍內逐步建立部級、省級、市級、區級能耗監測平臺，然后建立起全國聯網的能耗監測平臺
2 項目概況
朝陽發改委能耗監測系統是把朝陽區各大政府辦公大樓、酒店、學校、企業等大型建筑納入能耗監測對象，通過把各單位用能數據上傳到發改委能耗監測平臺進行實時監控，掌握各用能單位的用能情況。用能單位也可以通過客戶端進行訪問發改委能耗監測系統進行數據跟蹤，平臺能通過數據進行能耗的同環比分析、區域分析、分類分析等功能來了解自己單位的用能情況。
3 系統架構
安科瑞Acrel-5000能耗分析管理系統根據朝陽發改委現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至智能網關然后通過4G網絡將數據上傳至監控服務器。

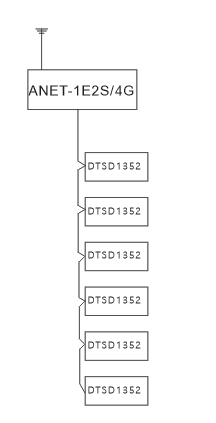

該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：站控管理層、網絡通訊層和現場設備層。
系統結構圖

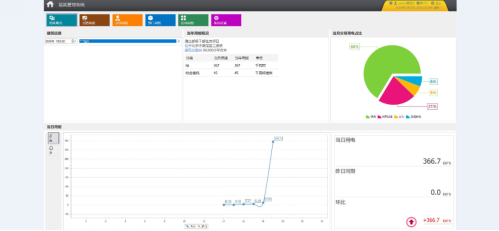

4.1綜合能耗主界面
頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。
4.2支路用能
4.2支路用能
系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。

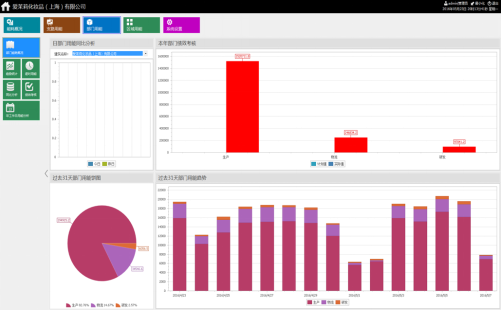

4.3分項能耗統計
4.3分項能耗統計
系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

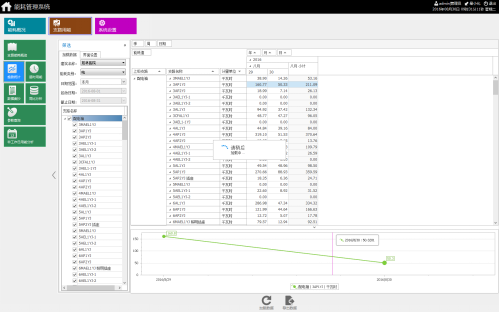

4.4分項用能報表
4.4分項用能報表
系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。
4.5能耗的同比環比分析
4.5能耗的同比環比分析
系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能；
5.3通過能耗分析改進管理運營模式：政府辦公大樓、酒店、學校、企業等用能單位針對高能耗點，對其進行節能改造，從而通過能耗數據可減少公司運營成本提高利潤。
6結束語
建筑能耗系統是在能源問題日益緊張，能源價格不斷上漲的背景下，針對建筑能耗問題而設計。在建設能耗管理系統后，不但能減輕工作人員的工作負擔，提供工作效率，而且直觀的統計分析結果更能有效地幫助管理者根據能耗情況，做出正確的分析，對今后的發展做出正確的決策，對促進和帶動節能工作，實現節能減排目標具有重要意義。
