摘要： 介紹奧特萊斯商業廣場預付費系統平臺，采用智能預付費儀表進行遠程分合控制，達到預付費使用功能。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-3200型遠程預付費電能管理系統實現配電回路用電的收費和能效管理。
關鍵詞：奧特萊斯商業廣場;DTSY1352-NK；預付費電能表；Acrel-3200型；預付費電能管理系統
0 概述
奧特萊斯產業綜合體把奧特萊斯購物中心等商業和居住、辦公、酒店、特色產業等整合在一起，通過滿足消費者的綜合休閑體驗需求，進一步帶動區域商業集群、休閑度假、文化娛樂與低碳居住的整體發展，從而吸引更多人前來消費、就業、生活，促進龐大產業鏈的形成。
1 系統結構描述
本監控系統主要實現奧特萊斯綜合購物中心的遠程預付費售電、遠程控制及物業的智能化綜合管理等。項目共計472戶，現場儀表采集各用戶的用電量，然后通過總線就近集中采集通過商業廣場內部局域網把數據傳輸到后臺監控主機。主機預付費監控軟件進行綜合管理節省人力及管理成本做到先交錢后用電的管理方式。
本監控系統采用分層分布式結構，即站控層，通訊層與間隔層；
如圖（1）所示：
圖（1）網絡拓撲圖
間隔設備層主要為：預付費多功能電表這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
2 遠程預付費電能管理主要功能
整個系統軟件設計分為三個大塊，分別是集中抄表服務系統，遠程預付費電能管理系統，以及用戶查詢系統。集中抄表服務程序常年運行，不間斷定時對所有表進行遠程抄表；遠程預付費系統包含所有開戶、售電、遙控及報表功能.
主要特點如下：
快速配置，即裝即用：將電表和通訊管理機配置導入系統就可以使用；
遠程集中抄表：免去人工抄表，電表狀態實時性可準確到3分鐘以內；
支持單獨計價、多費率、階梯電價：可對每塊電表單獨設置電價、費率和階梯電價；
遠程售電：財務集中管理，電量實時下發，并比對充值次數防止作弊；
數據安全：網絡數據傳輸采用金融級的3DES加密算法，防止數據作弊竊電；
遠程控制：可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制操作，方便管理；
能耗分析及查詢：用戶和管理員都可查詢預付費表或各類接入的計量儀表每天的用能狀況；
3 案例分析
商業廣場預付費系統主要解決的問題是用戶售電收費難、繳費不及時的問題。針對此類問題安科瑞預付費售電系統可以做到先交錢后用電，欠費報警及強制拉閘等功能，大大節約人工管理成本。本系統還能生成各類售電及電能報表方便財務管理及客戶的查詢。
現場實現了以下功能：
3.1.集中抄表服務系統

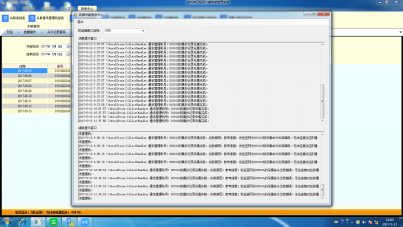

集中抄表服務程序包含三大模塊，除了常年運行的定時對所有儀表進行集中遠程抄表以外，還集成了報警短信發送服務，能將電費金額預警和欠費預警自動生成手機短信自發送給對應的商鋪用戶，該功能需要與硬件短信貓配合使用。
系統默認半小時對所有表進行一次遠程集中抄表，時間間隔支持個性化配置。

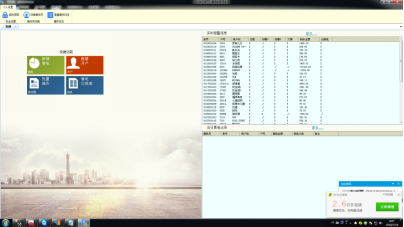

3.2.遠程預付費電能管理系統

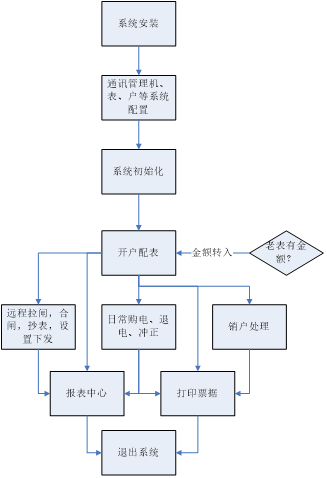

本系統分為五大模塊，分別是操作員登陸模塊、系統配置模塊、用戶（商鋪）管理模塊、售電管理模塊、報表中心模塊，系統大致運行和操作流程如下：
本系統所有的報表及記錄查詢，都支持excel格式導出的功能。
1.登陸管理：管理操作員賬戶及權限分配，查看系統日志等功能；
2.系統設置：對建筑、通訊管理機、儀表及默認參數進行配置；
3.用戶管理：對商鋪用戶執行開戶、銷戶、遠程分合閘、抄表導出及記錄查詢等操作；
4.售電管理：對已開戶的表進行遠程售電、退電、沖正及記錄查詢等操作；
5.報表中心：提供售電財務報表、用能報表、報警報表等查詢。
系統針對商鋪開戶不僅支持一戶一表，也支持一戶掛多表的需要；同時支持和解決了項目改造后新老表切換時，老表金額轉入的問題；支持峰谷電價，支持一表一電價；可對單表設置功率過載的閾值，也支持設置單表金額報警的兩級閾值。

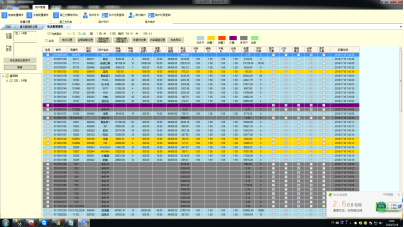

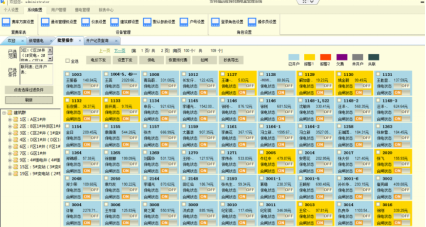

批量遠程操作場景中，系統提供了多項功能，針對開戶、報警1、報警2、欠費、未開戶、失聯狀態都有不同的顏色顯示；并且支持遠程對儀表進行遙控，遙控的命令類型如下：
1.電價下發；2.設置下發（下發報警金額閾值和過載功率閾值）；3.保電（強制儀表合閘）；4.恢復預付費（欠費自動跳閘的模式）；5.拉閘（強制斷電）；6.抄表導出（導出當前所有表狀態為EXCEL）。
1.電價下發；2.設置下發（下發報警金額閾值和過載功率閾值）；3.保電（強制儀表合閘）；4.恢復預付費（欠費自動跳閘的模式）；5.拉閘（強制斷電）；6.抄表導出（導出當前所有表狀態為EXCEL）。
售電系統還將電能計量儀表接入系統，進行遠程集中抄表后，提供了輔助的能耗查詢報表，為能耗分析、用能比對和安全用電提供強有力的依據。

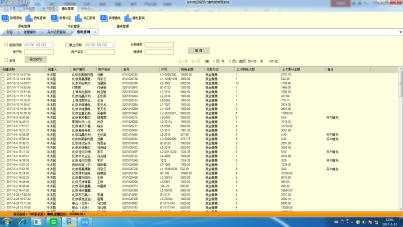

系統還提供了多個報表以供查詢，分別是日/月/年財務銷售統計報表、失聯表/通訊管理機查詢報表、能耗查詢報表、實時報警/歷史報警查詢報表，支持導出。以下是財務報表和預付費表日用能查詢報表：
4 結束語
安科瑞預付費售電系統為奧特萊斯商業廣場物業解決了購電難，財務管理不便的難題，提高了工作效率。預付費系統比傳統抄表有抄表通訊快信號傳輸速率高，數據準確，抄表無需進入商戶配電箱。系統的能耗數據報表統計功能可對用戶每日每月用電量等數據有監測功能，提供報表，根據數據報表對比分析，可以了解公共用電、商戶用電年月日的能耗情況，為科學調控、倡導節能環保、減少能耗成本等作為數據支撐。物業并且可以通過系統可以檢測到各用戶電表是否損壞，是否離線等信息進行及時的維修。
