摘要： 消防應急疏散照明技術是一項受到各國重視、有多年發展歷史和涉及建筑火災時保證人員生命安全的重要救生疏散技術。消防應急燈具包括照明和標志燈具兩類。近年來，隨著照明技術的迅速發展，高大而復雜的智能建筑日益增多，消防應急照明法規和標準不斷健全和完善，消防應急燈具產品品種不斷增多，性能不斷改進，技術水平有很大提高，得到了廣泛的應用和發展。
關鍵詞： 應急疏散指示照明系統；安科瑞。
0 前言
建筑消防應急疏散照明技術的發展和應用，已得到了世界許多國家的重視，取得了顯著的成效。然而，同市場需要和社會、經濟發展要求相比，建筑消防應急疏散照明技術的發展還不能完全滿足現實和未來需要，有待研究和解決的問題還很多。消防應急照明和疏散指示系統配合火災報警控制器的使用，在火災時刻，能夠準確給出安全的疏散路徑指示，智能打開消防應急標志燈的指示方向以及應急照明燈，幫助建筑內的人群選擇逃生疏散路線，指引安全逃生方向，保障群眾的人身安全，降低財產的損失。
本文就應急疏散照明系統在東營市鴻發廣場6#樓項目中的應用，簡單介紹安科瑞智能應急照明及疏散指示系統在實際項目中的應用和其實際意義。
1 項目概況
本工程為東營天成鴻發房地產開發有限公司開發的鴻發廣場6#樓，項目位于東營市北一路以南，廬山路以西。建筑功能：一層商場，層高5.1米；二層為超市，層高4.8米；三層商場4.8米；四層為特色餐飲店，層高4.8米；建筑高度19.8米。總建筑面積: 39579平方米。其中地上27795平方米，地下11784平方米。建筑基底面積6978平方米。結構形式為框架結構.民用建筑的設計使用年限50年,建筑結構的安全等級為二級,抗震設防烈度為六度。耐火等級為二級。屋面的防水等級為二級。設計規模等級為大型。
針對本項目的特性，在建筑內配置安科瑞應急疏散照明燈具，按照設計圖紙要求，配合現場施工方，完成系統的調試工作。同時還與消防進行聯動測試，根據實際情況以及疏散方案編制逃生路線。
2 參照標準
鑒于公共建筑區域發生災害容易造成人員生命財產損失。為了減少災害發生時造成的損失，近年來，國家相繼制訂或修改了一批相關標準規范。相關的標準規范已經對應急疏散指示系統提出了具體的要求，本項目中選用的安科瑞品牌應急疏散指示系統以及燈具，設計參照的標準主要有：
1)中華人民共和國國家標準GB50016-2014 《建筑設計防火規范》
2)中華人民共和國國家標準GB50116-2013 《火災自動報警系統設計規范》
3)中華人民共和國國家標準GB17945-2010 《消防應急照明和疏散指示系統》
4)中華人民共和國國家標準GB51309-2018 《消防應急照明和疏散指示系統技術標準》
3 系統架構及設計

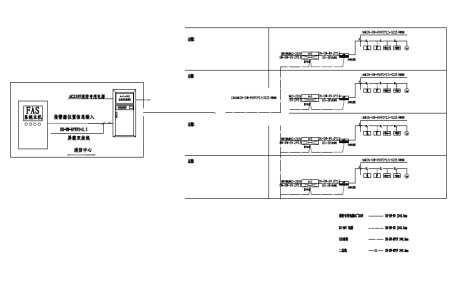

系統架構圖：
現場共有1臺控制器，14臺集中電源，14臺分配電裝置，1450只應急照明燈具，和火災自動報警系統無縫對接，當發生火災時，及時得到火災信息，系統自動生成逃生路線。同時也可以通過自動和手動兩種方式進入應急狀態。
4系統功能
消防聯動
本系統與火災自動報警系統無縫對接，當發生火災時，及時得到火災信息，系統自動生成逃生路線。同時也可以通過自動和手動兩種方式進入應急狀態。
故障報警
本系統采用消防二總線將具有通信功能的設備和燈具相互連接起來，當監控系統中的設備及燈具發生短路、斷路等故障時，控制器能發出故障報警信號，指示故障報警地點并保存故障報警信息，大限度地保障了電氣安全的可靠性。
系統監控
控制器可對系統內部的所有組件工作狀態進行24小時監控，實時檢測其工作狀態是否正常，包括集中電源、分配電裝置、燈具，火災報警時，能迅速發出指令，控制燈具的顯示狀態。
系統自檢
自動檢查控制器中所有狀態指示燈、顯示屏、喇叭、打印機是否正常。自檢功能分為常規自檢、月檢和年檢，定期檢查電路故障，消除安全隱患。常規自檢方式為所有指示燈閃亮、顯示器、音響器件發聲；月檢方式為上電24H后，每隔30天應急工作30~180秒；年檢方式為每年應急工作時間不少于30min。
記錄查詢
當系統發生應急啟動、故障等事件時，控制器能自動記錄事件類型，事件發生時間，事件發生區域以及事件的詳細信息，可在日志記錄中自定義查詢?nèi)掌诩胺秶刂破髂艽鎯κ录涗洺^10000條。
導光流
控制器可通過軟件界面設置燈具順序閃亮的頻率，2～32Hz可設。
權限控制
為確保系統的安全運行，控制器軟件操作權限分為普通用戶級和管理用戶級，不同級別具有不同的操作權限。
① 普通用戶級：實時狀態監視、事件記錄查詢、終端遠程復位、設備自檢；
② 管理用戶級：實時狀態監視、事件記錄查詢、終端遠程復位、設備自檢，控制器系統參數查詢、控制器各模塊單獨檢測、普通用戶添加與刪除。
5 主要組成部件
A-C-A100型應急照明控制器

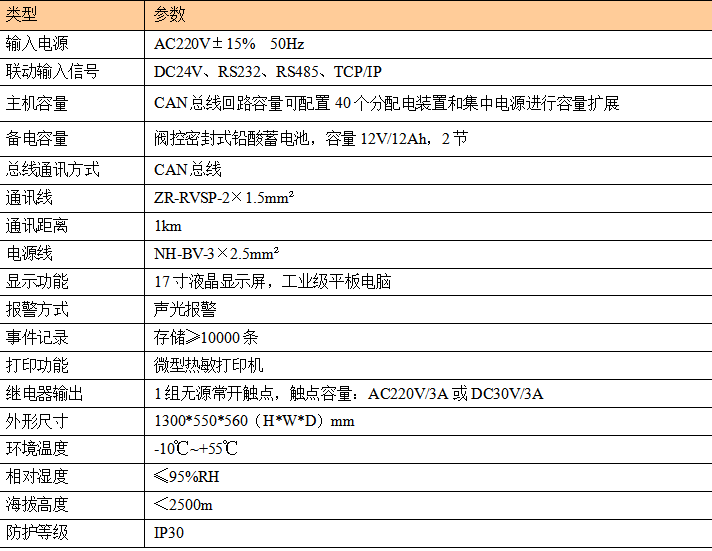

技術參數
面板功能
系統工作指示燈（綠色）：當系統處于正常監控狀態時，指示燈常亮；
應急啟動指示燈（紅色）：當接受到火災報警信號或手動開啟火警時，系統自動應急啟動，指示燈常亮；
消音指示燈（紅色）： 當發生報警或故障狀態時，按下消音鍵后，消除報警聲音，指示燈點亮；
故障指示燈（黃色）： 當系統的任一裝置發生連接故障、通訊故障或光源故障時，指示燈點亮；
系統故障指示燈(黃色)： 當控制器與分配電裝置、集中電源之間發生通訊故障時或分配電自身發生故障時，指示燈點亮；
手動狀態指示燈（綠色）：當系統處于手動報警狀態時，指示燈點亮；
自動狀態指示燈（綠色）：當系統和火災報警系統聯動后，自動啟動報警狀態時，指示燈點亮；
備電工作指示燈（綠色）：當主電供電不足，切換到備用電源供電時，指示燈點亮；
主電工作指示燈（綠色）：當主電源正常給系統供電時，指示燈常亮；
月檢指示燈（綠色）： 當系統處于每月例行自動檢查時，月檢指示燈點亮；
年檢指示燈（綠色）： 當系統處于每年例行自動檢查時，年檢指示燈點亮；
自檢按鍵：可讓系統自動檢查控制器的工作狀態是否正常；
應急按鍵：緊急情況下，可通過此按鍵啟動該系統的應急逃生功能；
自動按鍵：將系統從手動控制狀態切換至自動監控狀態，如果有火警輸入，系統以自動方式進入應急狀態；
手動按鍵：將系統從自動監控狀態切換至手動控制狀態，按下面板的“應急”按鍵，可進入應急狀態；
消音按鍵：當發生報警或故障狀態時，可通過此鍵消除報警聲音信號；
復位按鍵：將系統恢復至正常工作狀態；
微型打印機：用于打印啟動、故障等事件信息的記錄。
應急啟動指示燈（紅色）：當接受到火災報警信號或手動開啟火警時，系統自動應急啟動，指示燈常亮；
消音指示燈（紅色）： 當發生報警或故障狀態時，按下消音鍵后，消除報警聲音，指示燈點亮；
故障指示燈（黃色）： 當系統的任一裝置發生連接故障、通訊故障或光源故障時，指示燈點亮；
系統故障指示燈(黃色)： 當控制器與分配電裝置、集中電源之間發生通訊故障時或分配電自身發生故障時，指示燈點亮；
手動狀態指示燈（綠色）：當系統處于手動報警狀態時，指示燈點亮；
自動狀態指示燈（綠色）：當系統和火災報警系統聯動后，自動啟動報警狀態時，指示燈點亮；
備電工作指示燈（綠色）：當主電供電不足，切換到備用電源供電時，指示燈點亮；
主電工作指示燈（綠色）：當主電源正常給系統供電時，指示燈常亮；
月檢指示燈（綠色）： 當系統處于每月例行自動檢查時，月檢指示燈點亮；
年檢指示燈（綠色）： 當系統處于每年例行自動檢查時，年檢指示燈點亮；
自檢按鍵：可讓系統自動檢查控制器的工作狀態是否正常；
應急按鍵：緊急情況下，可通過此按鍵啟動該系統的應急逃生功能；
自動按鍵：將系統從手動控制狀態切換至自動監控狀態，如果有火警輸入，系統以自動方式進入應急狀態；
手動按鍵：將系統從自動監控狀態切換至手動控制狀態，按下面板的“應急”按鍵，可進入應急狀態；
消音按鍵：當發生報警或故障狀態時，可通過此鍵消除報警聲音信號；
復位按鍵：將系統恢復至正常工作狀態；
微型打印機：用于打印啟動、故障等事件信息的記錄。 A-D-0.5KVA-A200型應急照明集中電源
產品特性
電源轉換
內部自動將AC220V電源轉換為DC36V，并為區域內的系統部件提供穩定可靠的DC36V電壓。
備電功能
內置備用電源，主電源供電不足時，備電源自動切換，切換過程中系統保持平穩運行狀態，保證系統可靠運行，且維持系統正常運行不小于90min。
故障報警功能
當檢測到充電器與電池連接線開路、應急輸出回路開路、應急狀態下電池電壓低于過放電壓保護值等故障時，能發出故障聲、光信號，并顯示故障類型。故障聲音信號可按消音鍵手動消除，當有新的故障信號時，故障聲音信號應再次啟動，直至故障排除。
應急功能
具有手動、自動兩種方式進入應急狀態，并設有強制應急按鈕。
巡檢功能
具有電池巡檢功能，實時監測備用電池的狀態，并通過液晶顯示主電電壓、備電電壓、輸出電壓、輸出電流。可定時對集中電源自身應急進行測試，防止應急時出現故障。
測試功能
通過測試按鈕可直接模擬主電故障時，系統的運行情況及故障信息的顯示情況。

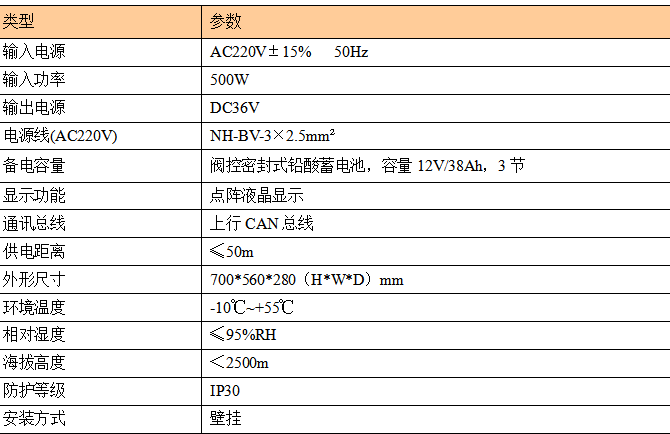

技術參數
面板功能
故障指示燈（黃色）：當集中電源自身發生主電故障、備電故障、通訊故障時，指示燈點亮；
充電指示燈（紅色）：當集中電源的備用電池處于充電狀態時，指示燈點亮；
應急指示燈（紅色）：當系統處于應急啟動狀態時，指示燈點亮；
主電指示燈（綠色）：當集中電源處于主電源供電狀態時，指示燈點亮；
靜音按鍵：用于消除聲音信號；
確認按鍵：短按用于顯示當前故障，長按用于設置當前設備地址；
取消按鍵：短按用于返回上級，長按用于設置當前設備波特率；
上翻、下翻按鍵：短按用于當前頁面的上下翻頁，也可用于更改地址和波特率的數值，長按用于綁定分配電裝置界面；
手動/自動旋鈕：向左旋轉即設置為手動啟動應急狀態，不受系統應急啟動命令控制，向右旋轉即設置為自動應急狀態，接受系統應急啟動命令的控制；
正常/強啟旋鈕：向左旋轉即為設置正常供電狀態，向右旋轉即為設置強制應急啟動；
主備電測試旋鈕：正常狀態設置為主電源供電狀態，按下即設置為備用電源供電狀態。
外形尺寸

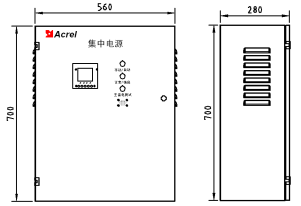

集中電源的外形尺寸： 700(H) *560(W) *280(D)mm 備注：
設備的保護接地端子要妥善接地；
CAN總線通訊線纜建議采用規格為ZR-RVSP-2×1.5 mm2的線纜。 A-FP-A300型分配電裝置
產品功能
監控功能
實時接收應急照明控制器命令，將命令下傳至燈具，并將自身及所監控燈具的狀態信息上傳至控制器。
應急功能
應急狀態或發生故障時，應急指示燈將點亮。
故障報警功能
當分配電裝置與其連接的燈具之間的電源線或通訊線發生短路、斷路故障時，或燈具自身出現故障時，分配電裝置的黃色故障指示燈常亮，并將燈具的故障信息上傳至控制器。
技術參數
外形尺寸 450*350*120（H*W*D）mm
環境溫度 -10℃~+55℃
相對濕度 ≤95%RH
海拔高度 ＜2500m
防護等級 IP30
外形尺寸
分配電裝置的外形尺寸為：450(H) *350(W) *120(D)mm，如下圖所示：
6 項目總結
消防應急照明和疏散指示系統配合火災報警控制器的使用，在危急時刻，能夠快速針對風向、就近出口、火災的走勢、人群密度做出分析，給出安全的疏散路徑指示，智能打開消防應急標志燈的指示方向以及應急照明燈，幫助建筑內的人群實時地選擇逃生路線，指引安全逃生方向，大限度的保障群眾的人身安全。該系統主要應用于機場、軌道交通、隧道、客運樞紐、醫院、學校、體育館、展覽館、酒店、商業樓盤等場所。
在項目運行過程中，我方安排專業調試工程師，提供現場技術支持。在前端應急疏散指示燈具的以及后續系統系統配合調試提供了相關技術文件，以及工程施工經驗等技術支持。在項目完工后整理提供整套項目驗收資料，為客戶后期的具體維護，以及日常使用提供及時的可靠資料。
