一、智能照明系統優點
1.RS485總線技術，技術成熟可靠，安全穩定。是目前市場應用最為廣泛的現場控制總線技術。
2.傳統RS485總線只能采用一主多從的半雙工工作模式。安科瑞創新地引入了載波偵聽和沖突檢測機制，使其能夠實現多主機間的實時雙向通訊。
3.采用超六類屏蔽網線，并借鑒POE供電技術，實現了系統供電與通訊在同一條線纜內解決。大大降低了施工成本，和接線、排障的勞動強度。
4.采用分布式總線結構，系統內各模塊不彼此依賴可獨立工作，系統可靠性更高。
5.總線元件及現場控制面板運行在DC 24V安全低電壓下，手動操作更加安全。
6.升級系統內元件或更新系統功能時，無需重新布線，不需要關閉整個系統，維護方便。
7.要實現多點控制時，無需增加連接線，只需更改設備參數即可實現，操作簡單。
8.多種控制方式可選擇，如本地控制、自動感應控制、定時控制、 場景控制及集中控制等，控制方式更靈活。
9.可與消防系統進行聯動，在出現消防報警時，強制打開應急回路，方便人員疏散。
10.系統可自成體系，也可通過 ModBus-TCP/IP或OPC 方式與 BA 系統互聯。
二、智能照明控制的工作原理
系統中受控的負載直接與控制系統的驅動器相連，所有輸入模塊（如智能面板、傳感器）和驅動器都通過ALIBUS總線線纜（超六類屏蔽網線cat6a SFTP 4*2*0.58）相互連接到一起。當智能面板按下或者傳感器監測到信號時，它們會通過ALIBUS總線線纜向設定的驅動器發送指令（以數字信號的形式發送），從而控制相應的負載。
三、系統的主要功能
手動控制：根據實際要求通過安裝在各個區域的智能面板和觸摸屏可實現對燈光開/關、 亮度等實現實時控制。
自動控制：可用不同功能的傳感器（如：照度傳感器和人體移動傳感器），根據外界壞境實現對燈光的自動控制。
場景控制：可預先設置不同場景進行切換。
定時控制：系統自動按照預設的運行時間完成燈光的控制，確保在非正常工作時間內的最小能源消耗。
中央控制：對于所有的控制可實現實時監控并有效控制整個照明區域。使得控制方式更加方便快捷，節省人力電力。
系統聯動：該照明系統可與物業管理系統，樓宇自控系統，安防及消防系統聯動
1、地下車庫與商超照明系統的組成如下圖所示

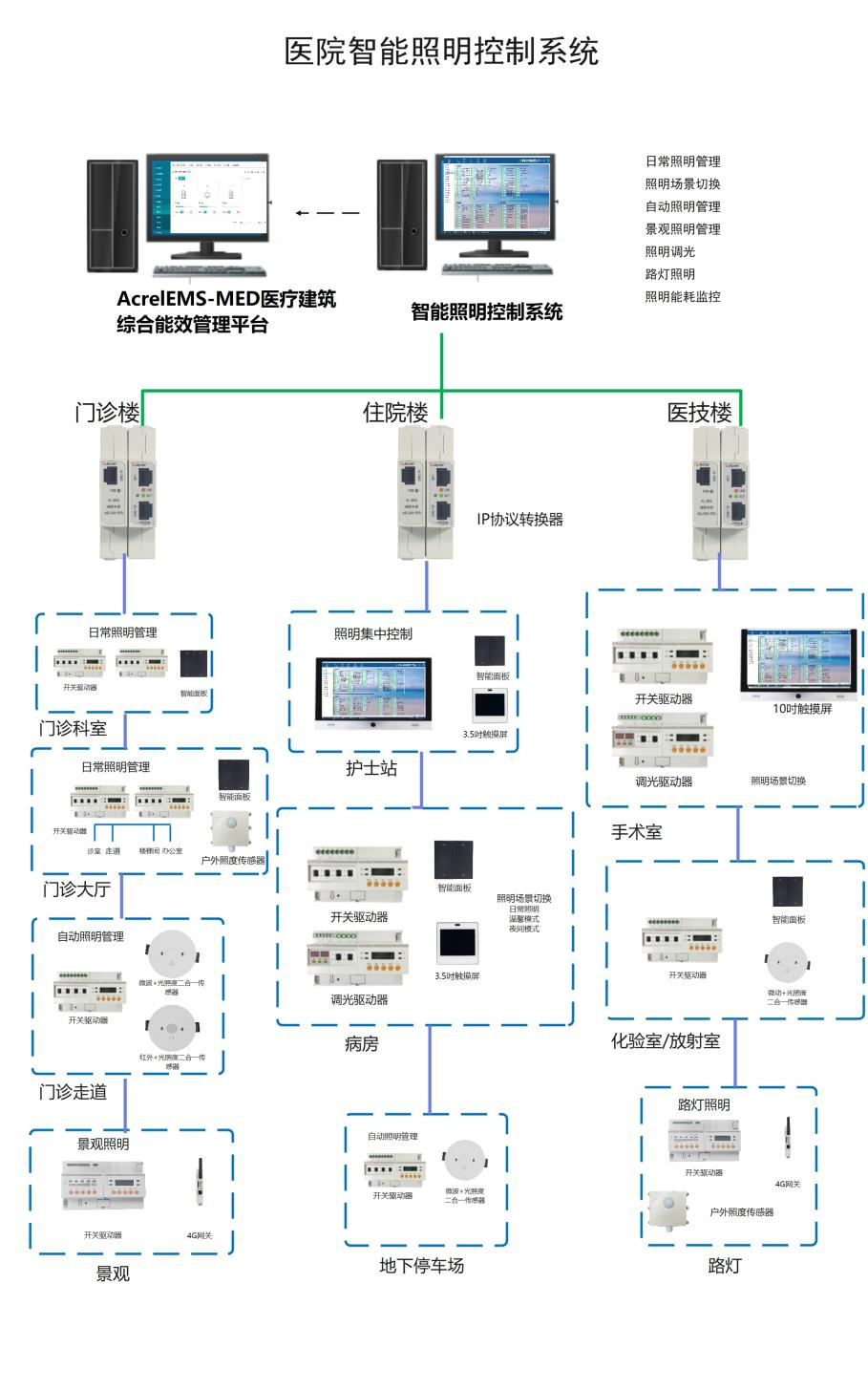

2.醫院的智能照明系統的組成如下圖所示

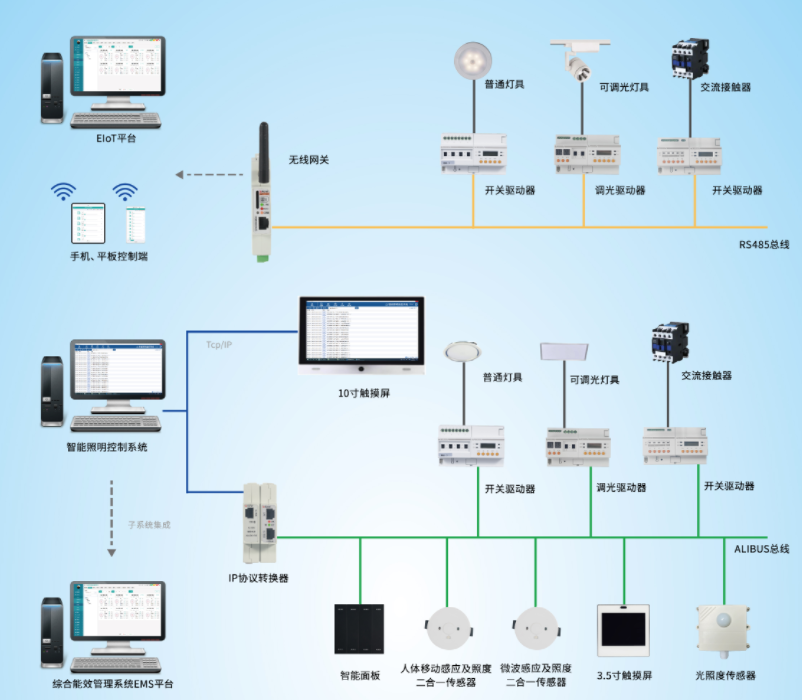

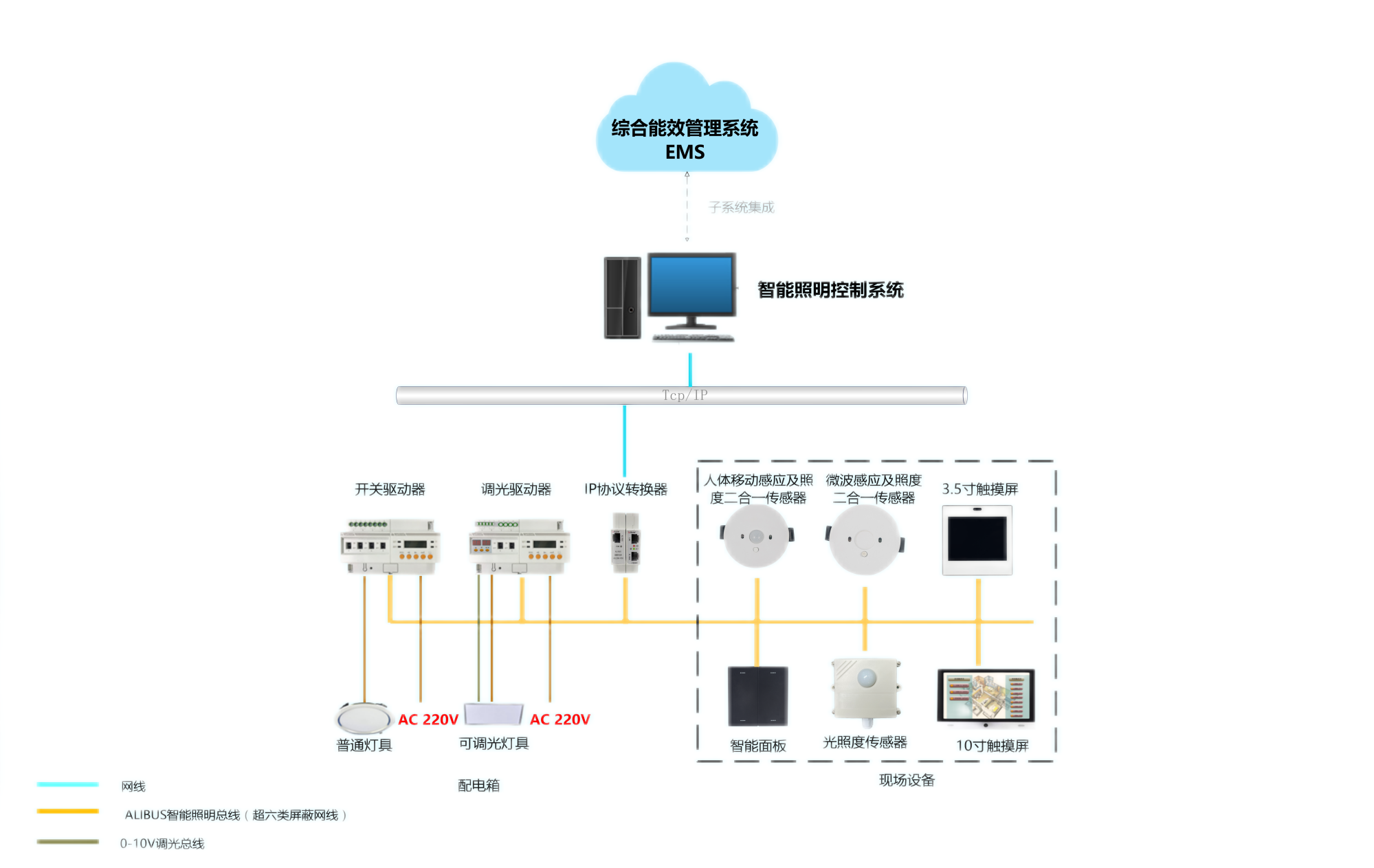

3.辦公室智能照明系統的組成如下圖所示
主要控制方式： 手動控制，自動控制、電腦集中控制。
具體控制說明：
1.電腦集中控制：
對于所有的控制可實現實時監控并有效控制整個照明區域。使得控制方式更加 方便快捷，節省人力電力。
電腦端可實現照明回路的時序控制，減少同時開燈時造成的電力損害。還可設置定時任務定時定點的開啟預定回路；可查看智能照明系統的事件記錄，包括操作控制，開關狀態,登錄退出等信息的記錄。歷史記錄可通過日期進行過濾查看。
2.手動就地控制：
面板安裝（86盒安裝）在辦公室門口等操作便捷的位置，方便上下班時間開啟/關閉辦公室照明。面板的接線比較簡單，用一根通訊線將面板和配電箱內的模塊手牽手連起來就可以了，走線少，接線簡單方便。后期想要功能更改或者故障維時，無需重新排線布線，只需更改配置程序并重新下載即可。現場的面板具體可實現分區控制，也可實現全開全關控制。
就地控制可實現單回路控制，分區域控制，及全開全關控制。
3自動感應控制：
辦公樓樓過道，走廊，此類區域出入口較多，停留時間較短，時長忘記關燈的位置安裝人體感應傳感器，感應到人后，開啟相應回路燈光， 并延時關閉；還可檢測現場自然光照度，當自然光照足夠的情況下，關閉相應回路，自然光照不夠時，再打開相應回路。
4定時控制：
在開關驅動器上預設照明回路的定時控制策略，可根據上課時間情況靈活設定與修改，確保在上課時間保證現場照明達到基本要求，下課后可以自動關閉或調暗燈光，以此來最大化地節約照明能耗。

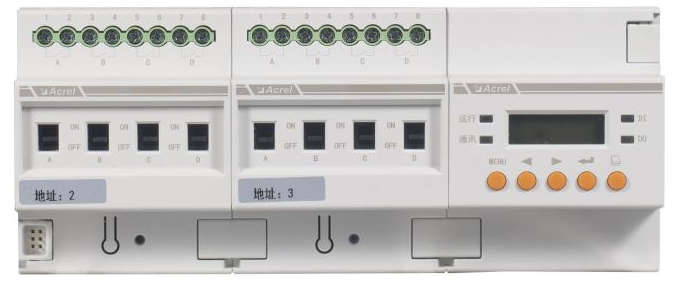

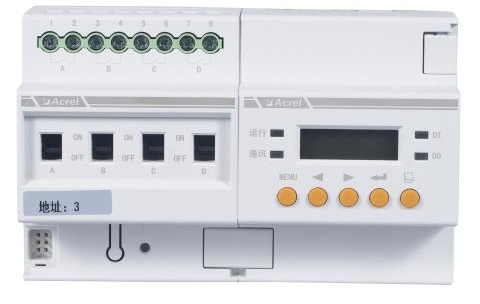

1.開關驅動器
ASL220-S4/16（4路開關驅動器） ASL220-S8/16（8路開關驅動器）
功能說明：
開光驅動器，支持ALIBUS總線協議，用于對設備進行開關控制的驅動器，具有邏輯、定時、預設、場景、數據轉發等功能。

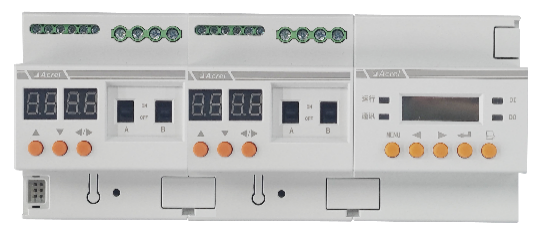

2.調光驅動器
ASL220-SD4/16(4路調光驅動器)
功能說明：
0-10V調光驅動器，支持ALIBUS總線協議，用于對設備進行開關控制的驅動器，具有邏輯、調光、定時、預設、場景、數據轉發等功能。

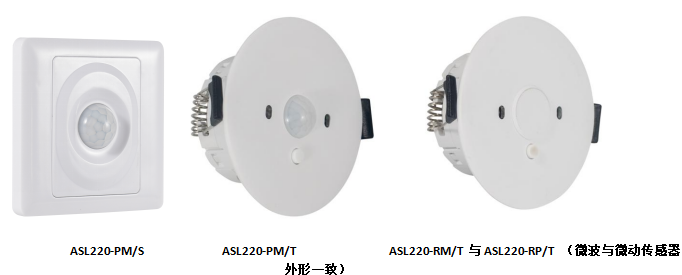

3.人體感應和光照度傳感器
功能說明：
智能照明傳感器，支持ALIBUS總線協議，可感受外界信號、物理條件（如光、紅外、微波、微動），并將感應的信息傳遞給開關驅動器模塊，實現其功能。主要用于智能照明控制系統中公共走道、門廳、車庫等需要自動控制場所。

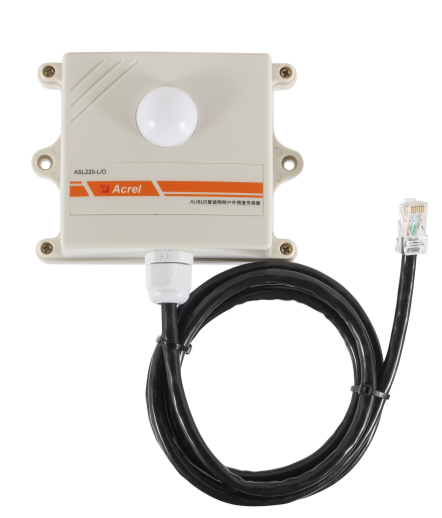

4.戶外照度傳感器
功能說明：
戶外照度傳感器ASL220-L/O對弱光也有較高靈敏度；具有測量范圍寬、線形度好、外殼防護等級高、使用方便、便于安裝、傳輸距離遠等特點，適用于商場外景照明、景觀照明等。

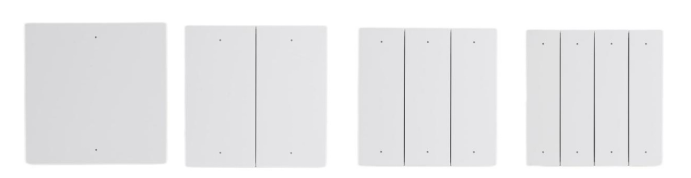

5.智能面板
功能描述：
智能面板，支持ALIBUS總線協議，用于接受按鍵觸動信號，可通過區分短按與長按并結合不同參數配置實現開關、調光、場景、延時等功能。
不同參數配置實現開關、調光、場景、延時等功能

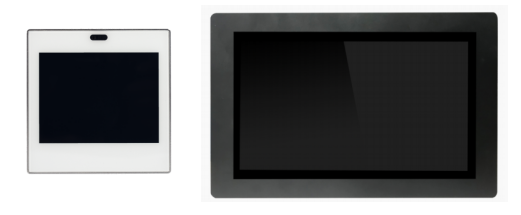

6.觸摸屏
功能說明：
觸摸屏，支持ALIBUS總線協議，支持單控、組控、箱控、定時、場景、傳感器使能功能。
7.IP網關
功能說明：
IP網關，支持ALIBUS總線協議，用于接收ALIBUS總線信號轉換成TCP/IP協議，是連接電腦后臺軟件與現場模塊的設備。

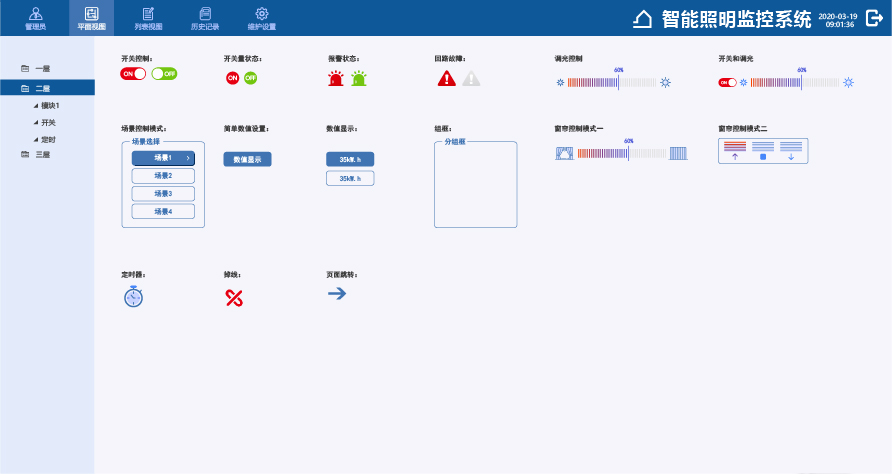

8.智能照明監控軟件
功能說明：
（1）定時控制
利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、車庫照明等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。
（2）場景控制
智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉該區域照明。
（3）人體感應控制
在辦公走道和樓梯內，布置人體感應傳感器。在有人員進入區域時，自動打開照明。當人員離開后，延遲一段時間再關閉。若延遲時間內有人進入，則重新進入打開模式，以達到節能目的。并且可以設置白天有效，晚上無效，根據需求設定。
(4)光照度控制
在室內辦公區域內，布置照度傳感器，自然光采光良好的區域，自動調節室內照明的燈光亮度和開燈數量；既充分利用了自然光，又可以為室內人員創造一個舒適的工作環境。
(5)實時監控
中央控制室，配置一臺中控主機，所有照明控制設備，通過IP網關，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維的繪制，增加可視化的空間效果。
(6)報警處理
系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。
(7)日照時間計算
按照用戶當前所在的時區，計算日照時間，作為定時控制的時間基準。
(8)數據交換
系統可以直接使用智能照明配置軟件數據庫的數據，方便的實現軟件升級和替代；系統支持OPC服務；通過MODBUS-TCP可以與其他建筑智能化系統（如BA系統）進行數據交換。
(9)系統聯動
系統可以開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。
