摘要：介紹柳州保利置業大江郡小區一期電能管理系統，采用智能電力儀表采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-3000型電能管理系統實現變電所配電回路用電的實時監控和電能管理。

關鍵詞：電能管理 組態軟件 電力系統 電能計量 系統集成  保利置業

引言

        隨著社會的發展及電力的廣泛應用，智能電能管理系統已成為大型智能小區的必然選擇，本文介紹的電力儀表及Acrel-3000電能管理系統在柳州保利置業大江郡小區一期項目中的應用。本該統可以實現遠程遙測、遙信功能，實時顯示了現場電參量，方便值班人員查看；給用戶設置定值修改功能同樣人性化地提高了值班人員操作的安全系數；同時系統實現對采集數據的分析、處理，并生成各種電能報表、分析曲線、棒圖等，便于電能的遠程抄表以及分析、研究；報警窗口的彈出有助于提醒值班人員及時檢查現場設備的運行狀況。

項目概況

       柳州保利置業有限公司隸屬于廣西保利置業集團全資子公司，公司成立于2009年11月，于 2010年9月7日正式破土啟動項目——保利“大江郡”，項目地塊形狀規整，占地254.1畝，容積率3.896，總共27棟，總建筑面積832901.5平方米，其中住宅面積476568.7平方米、商業18萬平方米，地下室面積23萬平方米。

       柳州保利置業有限公司“大江郡”小區（一期）電能管理系統項目工程共有2個專變房，分別在小區內2#樓及6#樓地下一層，控制中心在8#樓內。2個專變房均包含高壓及低壓部分，2#樓專變房共有進出線回路67個，6#樓專變房共有進出線回路46個。

用戶需求

• 完成專變配電房中的各饋線回路的計量，計量表計應根據設備圖紙安裝于柜后，并完成整套系統的遠程抄表、實時電流電壓監控、故障監控、報警等功能，實現自動生成工作日志，打印等功能；
• 遠抄系統工作還包括：每個專變房內設置一臺集中信號采集器，各電表信息集中于采集器，采集器的信號以TCP/IP形式傳出
• 承建方應根據專變系統饋線回路計量表計設置，提供遠程抄表、電流電壓、缺相、故障等遠程監控的方案系統圖（集中于8#樓控制中心管理）；

設計方案

        安科瑞電氣股份有限公司根據柳州保利置業大江郡小區一期現場的實際情況為其選用了Acrel-3000電能管理系統。

Acrel-3000符合的標準

        本技術方案以現行國家及電力行業的有效標準為依據，國標未列入部分應參考IEC標準和規范。如標準間有矛盾時，應以較高標準為準。

ISO/IEC11801    《國際綜合布線標準》

JGJ/T 16-92       《民用建筑電氣設計規范》

GB/50198-94     《監控系統工程技術規范》

GB/T13730        《地區電網數據采集與監控系統通用技術條件》

GB2887             《計算站場地技術要求》

Acrel-3000設計方案

         安科瑞電氣股份有限公司為柳州保利置業大江郡小區一期項目設計的具有柳州保利置業大江郡小區自身特點的Acrel-3000電能管理系統；該項目的Acrel-3000變配電監控系統主要分為3層：站控管理層（工控機、打印機、UPS電源）、通訊管理層（通訊采集箱，內含串口服務器和開關電源等設備）、現場設備層（現場智能裝置）。

         現場中的IO設備的通訊線纜采用RVSP 2*1.0屏蔽雙絞線，將現場儀表連接至通訊采集箱內的通訊管理機，經Modbus-RTU通訊協議把數據分散采集至此，然后走局域網將數據上傳至小區內一棟大樓8#樓內的監控后臺。

4系統功能

        根據現場對系統需求，安科瑞電氣股份有限公司針對性的對該項目系統界面及功能進行了設計，具體顯示界面如下：

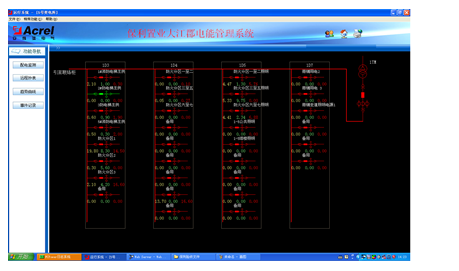

4.1 系統主界面

        配電示意界面：以一次圖形式直觀動態顯示電壓、電流、功率、功率因數及頻率等監測信息，滿足了現場需求。

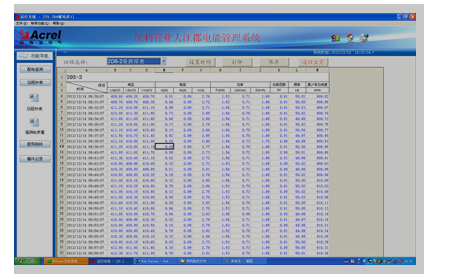

4.2 報表統計

         系統采集的有功電度數據，按照回路名稱的不同自動生成報表并有報表打印功能，可對某一回路某一時間段內的用電量進行查詢與打印，同時這些報表也能以Excel的格式導出。

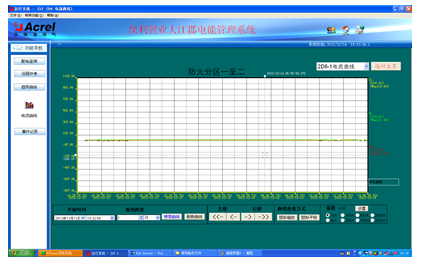

4.3 趨勢曲線

        曲線趨勢：實現了用戶所要求的通過對各配電回路的電流繪制趨勢曲線，分析該回路配電運行狀況。曲線中可對測量數據量程進行設置，方便查看，曲線還可設置開始時間和時間間隔，方便用戶進行任意時間的曲線查看。

4.4事件報警

        事件報警：越限報警內容，報警數值，值班人員以及動作類型和時間，同時對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況。如下圖所示，可以自動記錄事件發生的時間和回路名稱，以便用戶查詢，追憶故障原因。

5運行效果

1. 數據的實時性：項目實施前現場數據主要靠人工抄錄，各回路時間不統一，可對性差；項目實施后后臺實時采集，可比性強。
2. 存儲管理：項目實施前紙質記錄，查詢時翻箱倒柜，年久易失，數據日期管理復雜；項目實施后計算機存儲，數據可存儲5年以上，查詢速度快，只需鼠標一點，迅速準確。
3. 整體分析：項目實施前各個時段用電量以及各個回路用電橫向和豎向無法對比；項目實施后通過曲線分析，峰平谷時段對比明顯，便于削峰填谷，而且三相用電的調配相對均衡。
4. 數據安全：項目實施前分散管理，手工定時備份，對連續數據備份不準確；項目實施后同步集中管理，系統自動即時備份。
5. 設備管理：項目實施前各個抽屜柜回路通斷電要現場去查看，斷電時無報警；項目實施后通過后臺一次系統圖清晰展示，回路跳閘時，后臺自動記錄，并伴隨自動報警。
6. 負荷調整：項目實施前調整三相回路負荷平衡比較困難；項目實施后實時管理分配各個回路電流任務，使三相電流平衡，日志記錄。

客戶評價

          Acrel-3000電能管理系統完成以后，減少了電氣值班人員，實現了現場信息的實時監測；通過報警窗口的應用，及時的發現電氣故障，防止過負荷運行等情況而產生電氣隱患；同時人性化電度報表及棒圖的顯示，不僅為用戶節約的大量的人力成本，而且對各個時段用電量進行分析，實現了小區電能管理智能化。系統自運行至今，運行穩定、正常，受到用戶一致好評；同時該系統的運行所節約的人力成本，基本回報了當時對系統的投入資金。
