淺談霍爾電流傳感器在電池柜監測中的應用
楊興媚
江蘇安科瑞電器制造有限公司 江蘇江陰
摘 要：本文分析了霍爾電流傳感器的工作原理，淺談其在電池柜監測中的應用。
關鍵詞：霍爾電流傳感器 工作原理 充放電電流 電池柜
引言
大多數的工廠里，使用到的電池柜，它是將許多的新組裝的電池一起進行充電的，主要應用于發電廠、供電局等電力直流系統、通信機房和基站、鐵路供電變電站 金融、化工、儲能、企事業單位的 UPS 機房等后備電源使用場合。說白了就是，它們可以利用非常強大的充電器，同時為許多的電池充電。專門為動力電池、性能測試和循環壽命測試而設計和制造，可檢測鎳鎘、鎳氫、鋰離子、鋰聚合物等各種電池。
電池柜它不僅僅可以測量，所使用的三相的電流、電壓、功率、還可以同時監測多支路的電流、電壓、功率因數。同時，可顯示累計有功和增量電能，監控系統運行參數，電池柜還具有運行管理和安全管理的功能，有效地提高了整個配電系統的可靠性，降低了風險。電池在充放電時，對充放電電流大小有嚴格要求，本文詳細介紹了霍爾電流傳感器對蓄電池充放電電流監測的實現。
1. 工作原理
霍爾電流傳感器是根據霍爾效應制作的一種磁場傳感器，具有對磁場敏感、結構簡單、體積小、響應速度快能特點，按原理可分為開環（直放式）和閉環（磁平衡式），基于實際應用中開環（直放式）原理傳感器結構相對緊湊、功耗小且成本較低，普遍采用開環（直放式）原理霍爾電流傳感器應用于蓄電池監測系統。
霍爾電流傳感器開環（直放式）原理：當原邊電流IP 流過一根長導線時，在導線周圍將生磁場，磁場的大小與流過導線的電流成正比，產生的磁場聚集在磁環內，通過磁環氣隙中霍爾元件進行測量并放大輸出，其輸出電壓Vs準確的反映原邊電流 IP。一般的額定輸出標定為5V。
2. 產品介紹
霍爾電流傳感器主要適用于交流、直流、脈沖等復雜信號的隔離轉換，通過霍爾效應原理使變換后的信號能夠直接被AD、DSP、PLC、二次儀表等各種采集裝置直接采集和接受，響應時間快，電流測量范圍寬精度高，過載能力強，線性好，抗干擾能力強。適用于電流監控及電池應用、逆變電源及太陽能電源管理系統、直流屏及直流馬達驅動、電鍍、焊接應用、變頻器，UPS伺服控制等系統電流信號采集和反饋控制。
3.應用

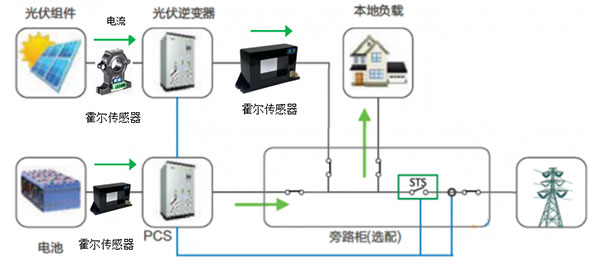

3.1應用場景
3.2功能
1、響應時間速度快
2、溫漂低
3、測量精度高，無插入損耗
4、體積小，節省空間
5、抗干擾能力強
3.3圖片

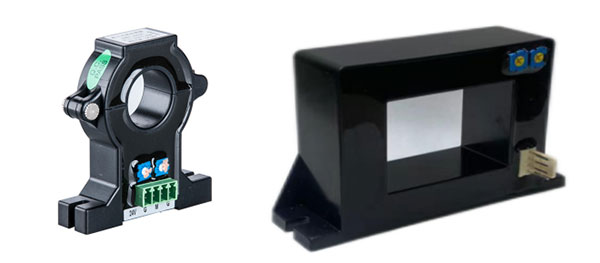

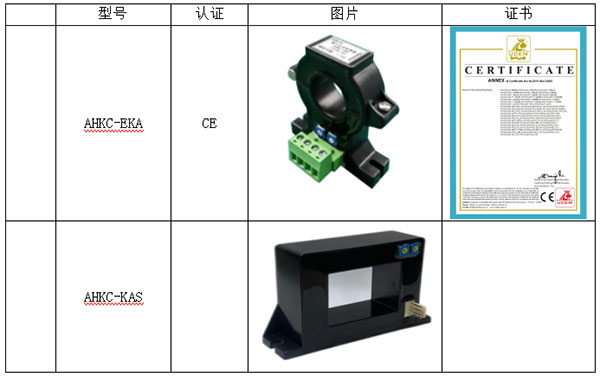

3.4產品選型
4.結論
電池作為直流系統的電源是十分關鍵的設備，需要對其進行規范合理、真實有效的日常維護?；魻栯娏鱾鞲衅魍ㄟ^監測電池充放電電流狀態為電池日常維護提供重要的依據，保證電池組的可靠運行，在電池監測中起到了重要的作用。
參考文獻
[1] 江蘇安科瑞電器制造有限公司.電量傳感器選型手冊,202301版
[2] 安科瑞企業微電網設計與應用手冊.2022.5月版.
