Acrel-6000電氣火災監控系統在熙璟城項目的應用
【摘要】：安科瑞剩余電流式電氣火災監控系統通過ARCM剩余電流式電氣火災監控裝置，對商場、賓館、機場、銀行、醫院、廠房等建筑低壓配電系統進行電氣火災監控。本文通過對熙璟城電氣火災監控系統項目的介紹，闡述Acrel-6000電氣火災監控系統在熙璟城項目中所實現的功能及其重要意義。
【關鍵詞】： 火災探測器；電氣火災；商業住宅；
1、項目簡介
熙璟城總建筑面積30萬㎡，由12座30-32層高層住宅、1座3層十二班幼兒園圍合而成。住宅總計1591戶，設置停車位2100個，車戶比1.3：1。項目規劃約4萬平米商業，集百貨、超市、影院、品牌名店、特色餐飲、娛樂休閑于一體，致力打造成平湖新的購物中心，開啟一站式都會時尚生活體驗。
漏電火災監控系統主要對熙璟城12座高層住宅及地下室內配電箱回路因漏電及由于漏電可能引起火災進行預報和監控，準確監控電氣線路的故障和異常狀態，發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患。幫助物業節約人工成本，提高工作效率。
2、漏電火災監控系統的設計依據
本系統符合中華人民共和國國家標準GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》。另外《高層民用建筑設計防火規范》GB50045-1995 (2005年修訂)9.5.1中規定高層建筑內火災危險性大、人員密集等場所宜設置漏電火災報警系統；《建筑設計防火規范》 GB50016—2006中11.2.7條商店、劇院、電影院、體育館等人員密集場所宜設置漏電火災報警系統。
3、監控系統的設計安裝及布線設計
電氣火災監控設備以及系統的報警信號，應設在消防控制室或有人值班的場所。主機電源應取自控制中心的消防供電(AC220V)。各監控探測器采用現場供電，電源接入點應在該級斷路器的上端。
1）配電柜內部形式的安裝設計
本工程為新建工程，所有監控探測器均安裝于樓層的配電箱內，采用嵌入式安裝，安裝于配電柜面板上。工作人員可以通過面板按鈕查看各回路漏及溫度信息。剩余電流互感器安套在A、B、C三相電源線及N線上，PE線不得穿過互感器，固定牢靠，探測器與互感器之間的連線應該采用屏蔽導線；溫度傳感器為一熱敏電阻ＮＴＣ，可以提供-10-120℃的溫度基準，熱敏電阻可以通過導線連接至漏電火災監控探測器。
2）整個漏電火災監控系統的安裝設計
本工程監控為共計245個用電回路，根據《建筑電氣火災預防要求和檢測方法》有關條文明確要求“為防止電氣設備和線路漏電火災,應在電源進線端設置自動切斷電源或報警的剩余電流動作保護器”。 因此本項目在各配電箱進線處設置漏電火災探測器245臺ARCM300-J1以及245臺剩余電流互感器AKH-0.66L，并在消控室設立琴臺式電氣火災監控系統Acrel-6000/Q。現場每個漏電監控探測器均帶有485通訊接口，需通過屏蔽雙絞線將現場所有探測器以手拉手的方式串聯起來，連接時應注意，每條485總線連接數量不超過32個，且在20個左右為宜。配電箱內模塊通過29根485總線連接到就近的采集箱，采集箱通過光貓將信號轉為光信號上傳到Acrel6000琴臺式后臺。將各處的漏電及溫度信息進行集中監控，便于工作人員進行統一管理。

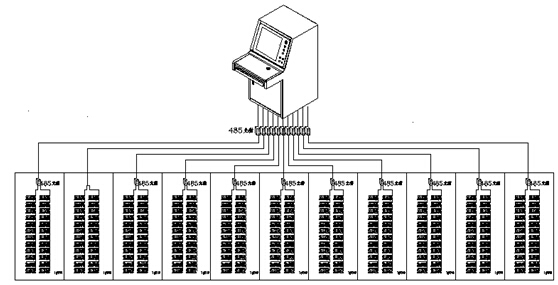

圖1 系統拓撲圖
4、 系統軟件界面
本套上位機軟件Acrel-6000電氣火災系統。主要有以下功能特點：友好的人機界面，可實時和定時采集現場設備的剩余電流數據和溫度、并有報警提示聲光報警等功能。客戶可根據實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行復位。系統可對報警事件、日期、報警值、越線值進行記錄，并生成報表。
1）數據采集和顯示
現場漏電火災監控探測器將所采集數據上傳到本界面，用戶可根據需要對回路名稱、監控地點、監控區域進行權限修改。當剩余電流實測值大于報警設置時，系統報警狀態指示燈會自動閃爍，對應界面中的報警單元狀態顏色變化，方便運行人員檢查處理報警。
2）故障顯示
當監控設備檢測到設備故障時，運行監視主界面的故障單元狀態顏色變化，顯示故障單元的具體信息，并發出故障報警聲。支持故障報警聲手動消除。
3）故障及報警記錄
系統具有事件存儲功能，報警器能夠記錄故障及報警發生的時間、類型、參數、報警值，根據報警記錄可分析故障原因，為消除故障提供依據。
5、結束語
隨著社會的發展，人們安全用電的意識越來越強烈，且對一些場所用電的安全可靠性的要求也是越來越高。這就要求市場上須有相應質量的硬件設備來來滿足人們的這種需求。目前，市場上也有不少廠家能夠提供這類產品，希望在廣大廠家和研究人員的共同努力下，成功遏制電氣火災的上升勢頭，降低由電氣火災給人們帶來的災害。
