Acrel-5000能源管理系統在上海新虹橋俱樂部項目的應用
摘要：大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能要點，做好公共建筑節能工作，對促進和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。本文介紹上海新虹橋俱樂部項目，采用智能電力儀表采集配電現場的各種電參量信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-5000型建筑能耗監測系統實現配電回路用電監測、管理。
關鍵詞：上海新虹橋俱樂部；大型公共建筑；能耗監測系統；ACREL-5000;多功能儀表；
1 引言
相關地方規范要求“建筑能耗監測系統應作為新建建筑設備設施系統的組成部分，列入建設規劃；上海新虹橋俱樂部項目屬于大型公共建筑，上海能耗監測設計依據主要是《DGJ68-2068-2012》公共建筑用能監測工程技術規范。
2 設計依據
DGJ08-2068-2012 《上海市公共建筑用能監測系統工程技術規范》
《評價企業合理用電技術導則GB》
《企業節能規劃編制通則》
企業能源審計技術通則-GB》
GBT23331-2009《能源管理體系要求》
GB-50052-2009 《供配電系統設計規范》
◆ 能耗計量裝置國家及行業標準
DL/T 645-1997 多功能電能表通信規約
DL/T 645-2007 多功能電能表通信規約
GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范
3 項目概況
新虹橋俱樂部項目位于婁山關路35號，新虹橋大廈南側，西臨上海世貿商城，南接延安西路，與國際展覽中心隔路相望。改建后為一棟地上八層的方形商辦樓，總建筑面積為地上10000平方米，地下10130平方米，建筑密度為19.4%。
4 系統架構
安科瑞Acrel-5000建筑能源管理系統根據上海新虹橋俱樂部項目現場實際情況組網，整體網絡結構采用屏蔽雙絞線直接接至消防控制中心的采集器上，進而通過網絡將數據上傳至服務器上。
該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：站控管理層、網絡通訊層和現場設備層。其中上海新虹橋俱樂部項目現場設備分布如下樓層ACR多功能儀表56臺；智能流量計13臺；智能水表31臺；

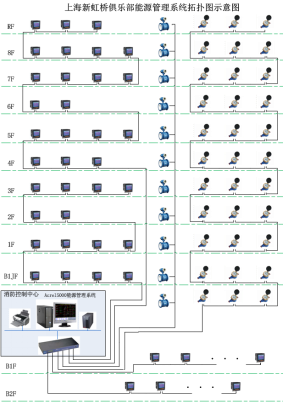

系統結構圖
5 系統軟件模塊
◆ 綜合能耗主界面
反映建筑物當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗；
建筑物中的能耗分類雖然較多，但是能通過表計計量的主要有電、水、氣、可再生能源，界面下方顯示這四類能耗的當日逐時用能曲線；單擊每個分類能耗的上部區域，可跳轉到該分類能耗的用能分析主界面；
可通過下拉框切換建筑物，建筑物圖片可根據項目要求替換；
◆ 分類能耗主界面
反映某分類能耗（例如電）當日及昨日同期、當月及上月同期、當年及上年同期的用能及對比，增長百分比及增加值；
反映某分類能耗過去48小時、過去31天、過去12個月、過去3年的用能趨勢；
反映某分項能耗的當月用能餅圖；
反映某分類能耗當年各月用能同比分析圖；

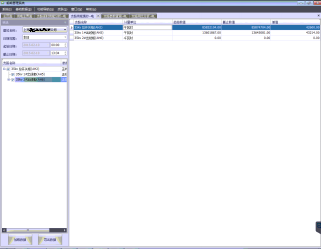

◆ 分類能耗支路用能統計報表
可靈活選擇支路，并統計某段時間內支路用能的日、月、周、季、年用能；
通過透視表功能強大，用戶可進行多種數據統計，并對數據進行組合排序；
統計數據可通過柱狀圖、點線圖、堆積圖、餅圖等多種圖表展示；
統計數據可導出至Excel；
◆ 分類能耗支路非工作日用能
統計對各支路工作日和非工作日用能，非工作日可通過系統靈活設置
統計數據可導出至Excel；

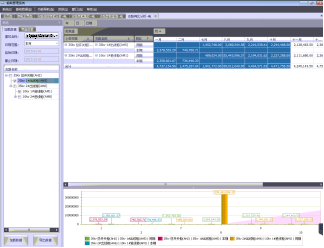

◆ 分類能耗支路同比分析
統計各支路當年每月用能及去年同期用能；

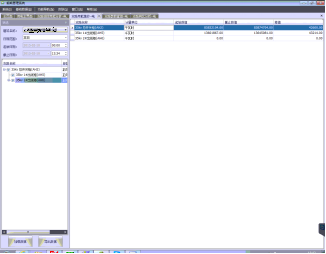

◆ 分類能耗支路用能集抄
查詢各支路任意兩個時間的表計讀數，并計算出差值；
時間精度到分鐘；

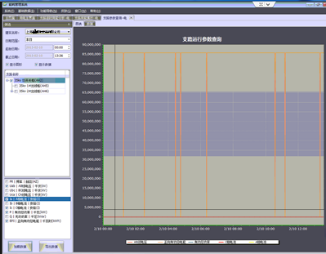

◆ 分類能耗支路分時段用能趨勢分析
可查詢任一支路某段時間內的用能參數（例如電壓、電流、功率、功率因素等），具體可查詢的參數與安裝的儀表和系統配置有關，查詢時不可跨月；
數據以圖表或表格的形式顯示，圖表可通過鼠標操作放大、縮小、移動；可對數據進行排序；
數據可導出至Excel;
◆ 配置選項
依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；
配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；
配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；
配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；
配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；
配置建筑物中某用能區域對應的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊
6 前景展望
根據上海新虹橋俱樂部項目能耗運行效果分析，建立典型能耗分析模型，統一分析。
◆ 建立建筑能耗計量體系，把握建筑能耗，發現能耗黑幕，節能改造更有針對性，同時通過計量收費、績效考核等管理措施鞏固節能改造成果。
◆ 選擇節能設備（變頻器、熱量回收裝置）。
◆ 再好的節能設備，管不住浪費也無法發揮節能效果，通過增加自動化節能設備，制定設備運行策略，減少人為干預，集中管控，使節能設備正在實現節能。
7 結束語
大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能要點，做好上海新虹橋俱樂部項目的節能工作，對促進和帶動節能工作，實現節能減排目標具有重要意義。
