  摘要：本遠程預付費能源管理系統采用智能遠程預付費電表（ADF400L系列多用戶計量型預付費表），采集各商戶實時用電量、剩余電量，通過智能遠程預付費電表進行遠程分合閘控制，實現先售電后用電。該系統結構為C/S結構，數據采集采用總線通訊方式傳至后臺，通過安科瑞（Acrel-3200）遠程預付費能源管理系統實現各商戶用電的收費、監控和管理。

  關鍵詞：多用戶計量電表（ADF400L），C/S，Acrel-3200，總線通訊

  1﹑概述

  本工程為大型商業綜合體和酒店，位于東陽巍山城中心區域，由南、北兩個地塊組成，本項目中主要采用我公司的ADF400L系列的多用戶預付費電表，平臺系統采用Acrel-3200遠程預付費系統， 通過現場總線方式匯總到數據采集網關，然后上傳至平臺軟件系統，實現遠程預付費計量功能。

  2﹑系統方案

  根據客戶需求及項目實際情況，本項目設計的預付費能源管理系統，由安科瑞品牌多用戶計量電表ADF400L系列產品，通訊管理機ANet-2E8S1，數據服務器及預付費平臺系統軟件等組成。

  Acrel-3200遠程預付費電能管理系統采用分層分布式結構進行設計，即現場設備層、網絡通訊層和站控管理層。

  根據客戶需求及項目實際情況，本項目設計的遠程預付費電能管理系統，該項目現場所涉及的主要設備儀表如下：

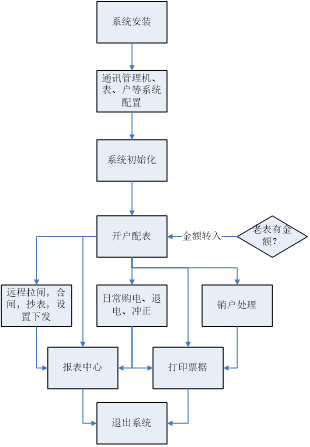

  預付費能源管理系統基本的運行和操作流程如下：

  3﹑系統主要功能及界面

  本系統包括五大模塊，分別是登陸模塊、系統配置模塊、用戶（商鋪）管理模塊、售電管理模塊、報表中心模塊，主要功能如下：

  1）登陸管理：管理操作員賬戶及權限分配，查看系統日志等功能；

  2）系統設置：對建筑、通訊管理機、儀表及默認參數進行配置；

  3）用戶管理：對商鋪用戶執行開戶、銷戶、遠程分合閘、抄表導出及記錄查詢等操作；

  4）售電管理：對已開戶的表進行遠程售電、退電、沖正及記錄查詢等操作；

  5）售水管理：對已開戶的表進行遠程售水、退水、記錄查詢等操作；

  6）報表中心：提供售電財務報表、用能報表、報警報表等查詢，本系統所有的報表及記錄查詢，都支持excel格式導出的功能。

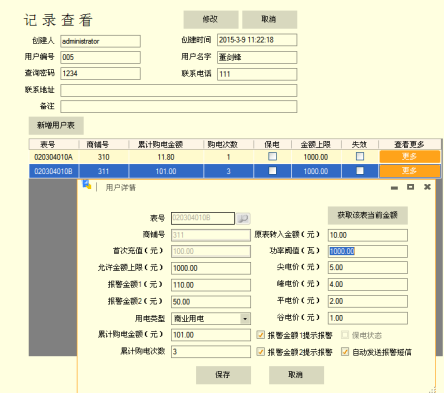

  系統不僅支持一戶一表，也支持一戶掛多表的需要；同時支持和解決了項目改造后新老表切換時，老表金額轉入的問題；支持峰谷電價，支持一表一電價；可對單表設置功率過載的閾值，也支持設置單表金額報警的兩級閾值，如下圖所示：

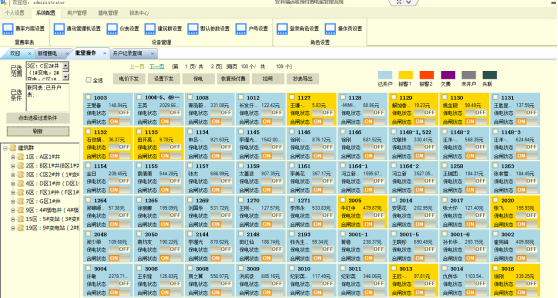

  系統的批量操作功能，針對開戶狀態、報警1、報警2、欠費、失聯等狀況分別用不同的顏色顯示；遠程對儀表進行遙控的命令類型包括：電價下發、設置下發（下發報警金額閾值和過載功率閾值）、保電（強制儀表合閘）、恢復預付費（欠費自動跳閘的模式）、拉閘（強制斷電）和抄表導出（導出當前所有表狀態為EXCEL文件），如下圖所示：

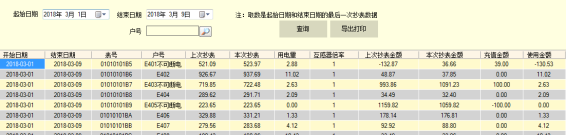

  能耗及報表查詢

  系統進行遠程集中抄表后，還提供了輔助的能耗查詢報表，為能耗分析、用能比對和安全用電提供強有力的依據。該功能用于替代部分能耗分析和管理系統的功能，如果需要更加專業的能耗分析和管理，推薦另外配置安科瑞能耗管理系統Acrel-5000。

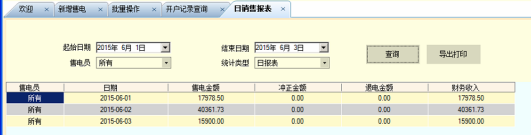

  除此以外，系統還提供了多種報表以供查詢，包括日/月/年財務銷售統計報表、失聯表/通訊管理機查詢報表、實時報警/歷史報警查詢報表等，并支持導出打印。如下圖所示：

  單據打印

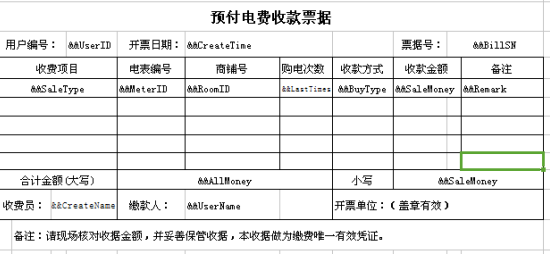

  售電、退電、開戶時系統支持三聯單單據打印的功能，單據格式默認如下（可以由客戶確認后自由定制）：

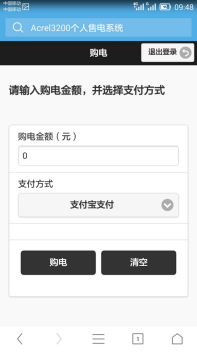

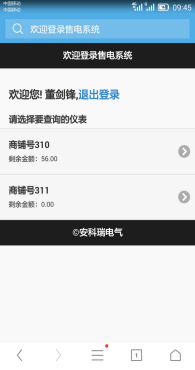

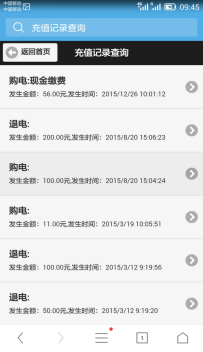

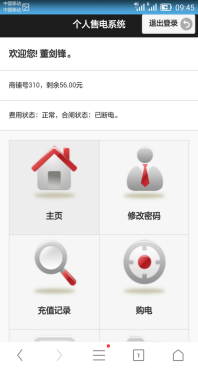

  在線手機查詢和自助購電

  4﹑結束語

  伴隨著經濟的發展，人們物質生活水平的提高，為了滿足人們?nèi)粘Ｙ?gòu)物和飲食的生活需求，各地地方涌現出一大批的商業綜合體，商業綜合體內的各個商鋪和租戶的用電管理亟待解決，在商業綜合體的用電量不斷增長、對供電質量要求不斷提高的同時，也存在大量拖欠電費的情況，加重了商業綜合體經營管理方的經營風險。 預付費能源管理系統通過總線通訊的方式，結合現場的多用戶計量表（ADF400L）和平臺軟件系統（Acrel-3200）實現了先交費后用電，可以避免商場電費墊資問題，從而緩解了商業地產運營的資金壓力，有效的加強和改善了經營管理方式。

  參照標準：

  ISO/IEC11801   《國際綜合布線標準》

  GB/50198      《監控系統工程技術規范》

  GB50052-2009   《供配電系統設計規范》

  GB50054-2011   《低壓配電設計規范》

  IEC 61587       《電子設備機械結構系列》

  DL/T448-2000   《電能計量裝置技術管理規程》

  DL/T 698.1-2009  《1部分：總則》

  DL/T 698.2-2010  《第2部分：主站技術規范》

  DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規范-通用要求》

  DL/T/814-2002    《配電自動化系統功能規范》

  DL/T5137-2001    《電測量及電能計量裝置設計技術規程》

  GB2887          《計算站場地技術條件》

  GB/T18460.3      《IC卡預付費售電系統 第3部分： 預付費電度表》
