安科瑞電力監控系統在林芝機場的應用
摘要：隨著電力使用途徑的不斷拓寬以及復雜程度的目益提升，國家各個單位紛紛加強了對于電力系統的重視,開始為電力系統構筑高水平的監控系統,力求借助監控系統達到對于電力系統運行的有效掌控，進而避免各種問題的產生，以提升電力應用的安全性、暢通性、穩定性。為了使監控系統斷得到完善，近年來技術人員對監控系統的研究工作逐步增加，并且開始使用新的技術對現有的監控系統進行改造，為當前各部門優化監控系統的構建提供了幫助。本文通過林芝機場項目中的變電所的應用介紹電力監控系統在機場運輸領域中的應用。
關鍵字：電力系統；機場；監控系統；配電監測；
0 引言
隨著電力網絡的不斷發展，用電負荷的持續增長，各種新型負載不斷涌現，用戶更加關注電能質量問題，同時也對電能質量提出了更加嚴格的要求。用戶需要更加有效的電力監控管理解決方案來應對上述變化帶來的挑戰，以實現配電系統持續可靠、低耗的運行。本文通過對林芝機場項目電力監控系統的建設，介紹電力監控系統在機場中的應用。
1 項目概述及建設目標
林芝機場項目位于林芝市米林縣境內的雅魯藏布江河谷，距林芝市巴宜區八一鎮50公里，海拔2949米，低于4334米的昌都邦達機場和3570米的拉薩貢嘎國際機場，其海拔高度在國內民用機場中排位第十二。為保障林芝機場航線獨特高原機場的飛行安全，機場安裝的導航設備有儀表導航系統兩套、儀表著陸系統一套、甚高頻全向信標一套、進近航道指示器兩套。同時機場還安裝風廓線雷達，用來監測周圍地區的風速及風向，這種設備全國只有林芝機場和九寨溝機場啟用。為保證該設施供配電可靠故配置電力監控系統，實時監測并保存數據以便后期管理。
2 電力監控系統的設計
在監控系統的設計中，要充分考慮客戶的實際需求，以及電力系統的實際結構、電力系統的實際載荷能力等因素，進而合理的選擇監控設備，這既有利于減少系統運作的成本，同時也有利于系統功能的實現。
本項目的電力監控系統，可以實現對站內高、配電回路的實時監控，有利于電能管理。另一方面，電力監控系統不僅能夠準確的表示出回路的用電狀況，它還具備網絡通訊等功能，能夠與計算機、串口服務器等設備進行組合，及時的顯示站內各個配電回路的運作狀態，當站內電力系統的負載越標時，電力監控系統能夠迅速報警，發出語音提示。另外，電力監控系統還能夠生成報表、曲線圖等統計信息，便于有關人員分析站內各部分的用電狀況，使站內的用電活動更加安全，從而保證站內人員的生命安全，提高車站工作人員的工作效率。
2.1 系統結構

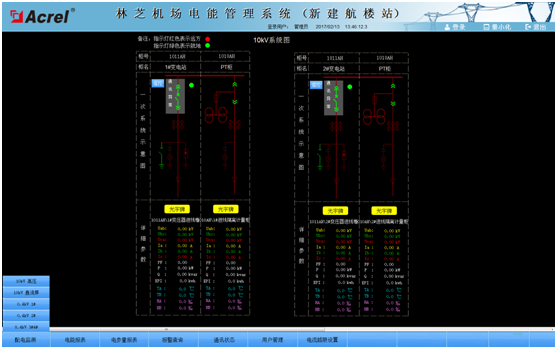

依據林芝機場的配電情況分布情況，在線監測系統建設采用分層分布式結構，系統包括：站控管理層、網絡通訊層、現場設備層。系統網絡結構如圖所示：
站控管理層管理人員與計算機進行人機交互的直接窗口，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況，是系統的上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS電源等組成。
通訊層使用的設備為N2S16-485I-ETS串口服務器。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時，轉達上位機對現場設備的各種控制命令。
現場設備層主要是連接于網絡中用于電參量采集測量的各類型的儀表等，也是構建該配電系統必要的基本組成元素。現場配置居正的電能表，實現低壓回路三相電流、三相電壓、頻率、功率、四象限電能等電參量監測；并對每個回路斷路器分合閘狀態進行監測。
2.2 網絡設計
電力監控系統中的網絡系統能夠及時的對數據進行傳輸，并迅速傳遞操作指令，是實現電力監控系統各項功能的基礎。把現場每個設備就地與總線連接，之后在把各條總線全部接入通訊網關，來實現與主機的傳遞。
2.3監控系統軟件功能設計

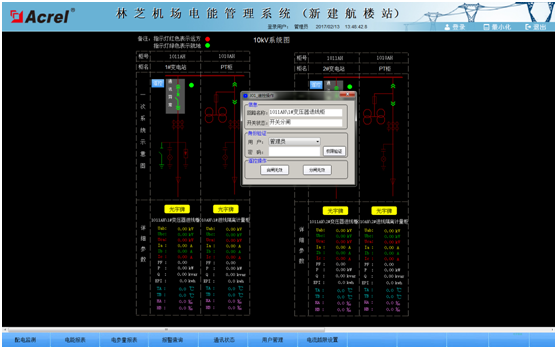

系統依據客戶實際需求進行設計，并實現了一次主接線圖界面顯示；電參量遙測及電參量越限報警；事件記錄；系統運行異常監測；故障報警及操作記錄；報表查詢與打??；系統負荷實時、歷史曲線，用戶權限管理等主要功能。
2.3.1數據的采集與處理
數據采集主要包括模擬量以及開關量的采集。模擬量的采集主要是對線路電壓、電流、功率、功率因數、頻率等信息進行采集，開關量的采集則主要是對斷路器、隔離開關、接地刀閘等設備的工作狀態，以及斷電保護、運行故障等報警信息進行采集，實現遠程數據的本地實時顯示。數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化要求，同時把采集到的數據存入數據庫供用戶查詢。
2.3.2數據報表統計

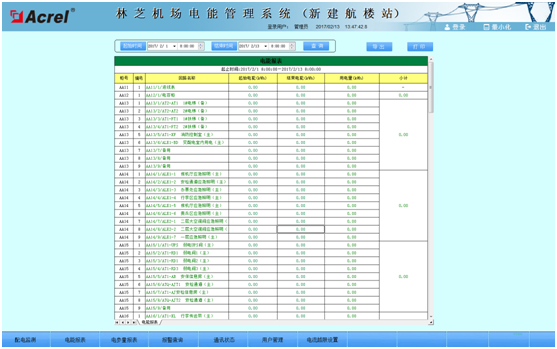

電力監控系統以豐富的數據報表體現計量體系的完整性。系統具備各回路定時抄表匯總統計功能，用戶可自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可追溯，維護計量體系的正確性。
2.3.3報警信息設置及查詢
電力監控系統的數據記錄功能主要就是對斷路器分合狀態以及保護動作的前后順序進行記錄，它要求系統中須有足夠的內存空間，進而長時間的、大量的對數據信息進行記錄和存儲。其次，電力監控系統的數據記錄功能也包括對故障信息的記錄，即對故障發生時的實時電流、實時電壓等數據進行記錄存儲。電力監控系統能通過管理人員對電壓、電流及功 率的設置，從而實時監測配電情況，是否出現短路或者超負荷等情況，便于工作人員解決。
2.3.4用戶權限管理
電力監控系統為了本項目系統安全穩定運行，用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行維護管理通過可靠的安全保障。
3 供配電設計中應用電力監控系統的意義
綜上所述，電力監控系統能有效的提高現場工作效率，縮短斷電時間。通過對電力監控系統設置，工作人員可以在短時間內做出正確的判斷并進項操作。同時現場人員可以同步了解電能流量狀態，比如檢查電網運行是否平衡等。在了解電網狀態的情況下，工作人員能及時、準確的處理故障。及時工作人員不在現場，也可以系統發短信至值班人員，從而獲得及時信息。根據系統反映的設備實際使用情況，便于工作人員合理安排相關維護工作。此外，系統還可以顯示整個網絡狀態的總覽圖，有助于辨別故障區域。
在交通運輸等場所設置電力監控系統，可以實現對站內低壓配電回路的實時監控，有利于電能管理。另一方面，電力監控系統不僅能夠準確的表示出回路的用電狀況，它還具備網絡通訊等功能，能夠與計算機、串口服務器等設備進行組合，及時的顯示站內各個配電回路的運作狀態，當站內電力系統的負載越標時，電力監控系統能夠迅速報警，發出語音提示。另外，電力監控系統還能夠生成報表、曲線圖等統計信息，便于有關人員分析站內各部分的用電狀況，使站內的用電活動更加安全，從而保證站內人員的生命安全，提高工作人員的工作效率。
