AFPM100/B消防電源在南京基地模檢具業務搬遷改造項目的應用
摘要：本文簡述了消防設備電源監控系統的組成原理，分析了消防設備電源監控系統在應用中的設計依據和相關規范。通過安科瑞消防設備電源監控系統在南京基地模檢具業務搬遷改造項目的實例介紹，闡述了消防設備電源監控系統功能的實現及其重要意義。
關鍵詞：消防設備電源；監控系統；AFPM100/B；AFPM3；消防電源監控系統；
0 項目概述
南京基地模檢具業務搬遷改造項目坐落在南京高新區產業區三區5-1、5-2地塊內（新錦湖路3號）。項目用地范圍：基地東臨永中路，南接永新路，西側為園區工業用地，北靠建新路。消防控制室位于一層警衛室。
本項目設計范圍為南京基地模檢具業務搬遷改造項目消防設備電源回路，共3臺三相雙電源配電箱和8臺三相單電源配電箱，在消防負荷配電箱內安裝消防設備電源電壓信號傳感器，消防設備電源狀態監控器設置于一層警衛室，系統采用手拉手總線形式組網。
1 用戶需求
本項目要求消防設備電源監控系統能通過對南京基地模檢具業務搬遷改造項目消防設備的供電電源的故障和異常狀態進行監控，及時報警提醒相關人員消除這些隱患，防止發生火災時，消防設備無電可用，設備不能正常投入使用。
為便于值班監控管理，中央主機應具有以下主要功能：
1)按照配電圖紙，對各消防回路設備進行監控，掌握消防設備電源的運行情況。
2)消防設備電源監控系統內部能夠?qū)崿F(xiàn)統一的監控平臺，能夠得到系統內部全部參數的實時數據；對整個消防設備電源監控系統的智能化管理，能夠通過檢測消防設備電源的電壓狀態等相關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相等故障信息。
3)主機對監控報警和故障報警事件應具有實時打印事件編號、監控部位、事件性質、報警參數及日期時間等數據的功能。報警事件數據應專門儲存，有獨立的查詢界面，并不可修改，以供故障責任分析之用。
4)除以上條款要求外，主機的其它功能和性能尚應符合國標GB 28184-2011 《消防設備電源監控系統》的規定及GB 25506-2010 《消防控制室通用技術要求》的標準。
2 引用標準
系統的設計滿足以下所列制造和試驗標準：
3 解決方案
3.1系統結構

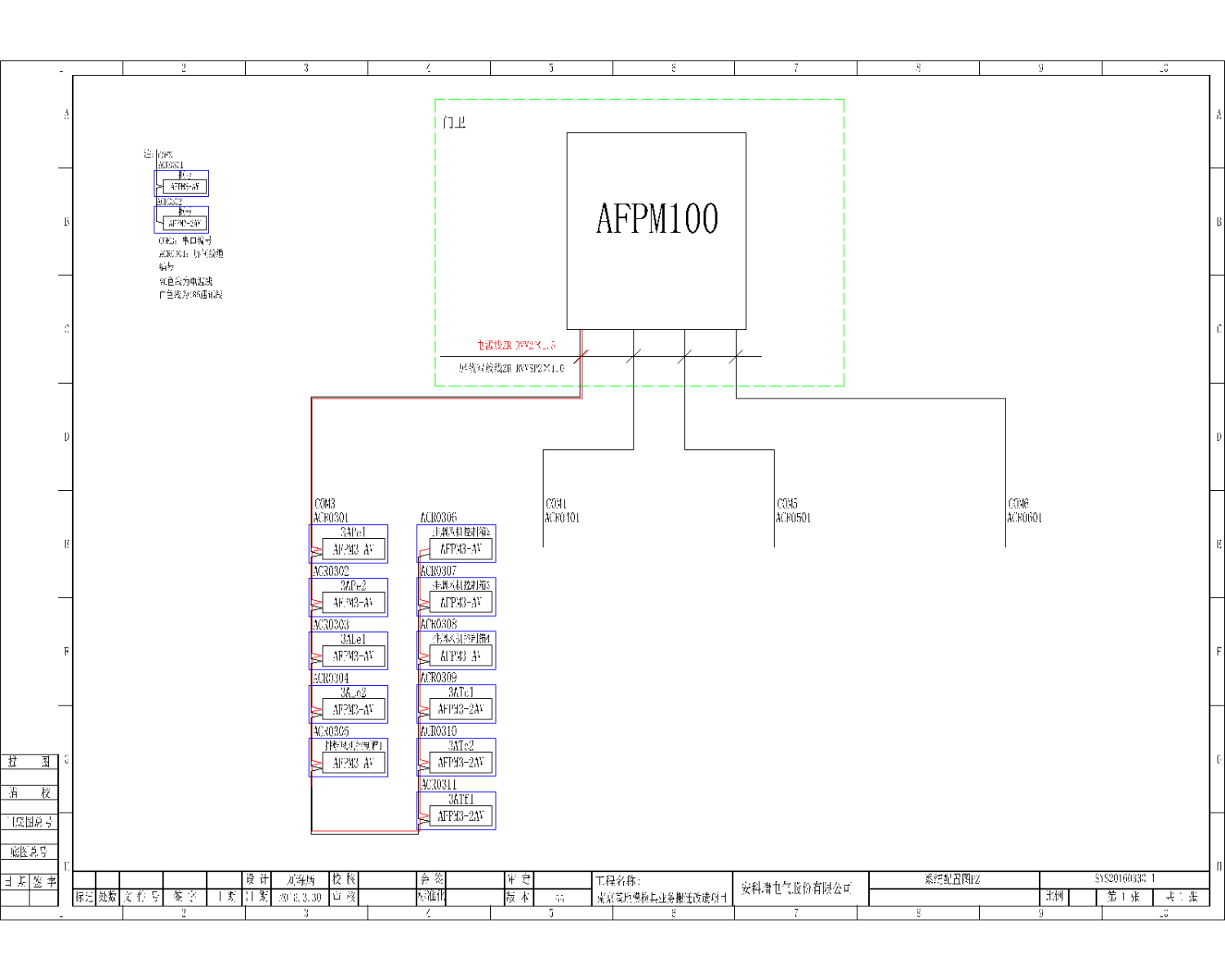

南京基地模檢具業務搬遷改造項目消防設備電源監控系統采用消防設備電源狀態監控器+電壓傳感器的二層結構組網模式。根據項目實際要求，為該項目配置消防設備電源監控系統的電壓傳感器型號為：AFPM3-2AV，AFPM3-AV,消防設備電源狀態監控器型號為：AFPM100/B。AFPM100/B設置在警衛室，引出1根RS485總線及DC24V電源線與現場配電箱內的傳感器相連。系統拓?fù)浣Y(jié)構如下圖：
3.2 AFPM100/B系統功能
3.2.1監控報警功能
3.2.2控制輸出功能
3.2.3故障報警功能
3.2.4自檢功能
3.2.5報警記錄功能
3.2.6打印功能
監控系統可漢字打印，可打印報警事件及時間、故障事件及時間。
3.2.7消音
在發生報警或故障等警報情況下，監控設備的揚聲器會發出相應的報警聲加以提示，按“消音”鍵揚聲器終止發出警報，報警燈綠燈亮。期間工作人員可以對有關故障進行處理。一切回歸正常，報警燈滅。如有新的故障發生時，消音指示燈滅，揚聲器將再次發出警報聲。
4 結束語
南京基地模檢具業務搬遷改造項目消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。
