APD系列高壓開關柜局部放電監測裝置
安科瑞APD高壓開關柜局部放電在線監測裝置
|
型號Type 參數Parameters
|
APD100 |
APD200 |
|
|
檢測通道 Number of channels
|
1路 One |
1路 One |
|
|
測量范圍 Measuring range |
-60dBm~+10dBm |
-60dBm~+10dBm |
|
|
測量內容 Measurement content |
放電幅值、放電頻次 Discharge amplitude and frequency |
放電幅值、放電頻次 PRPD圖譜、PRPS圖譜 Discharge amplitude and frequency PRPD, PRPS |
|
|
工頻同步 Phase synchronization |
—— |
內同步（交流電源） Internal synchronization (AC power) |
|
|
診斷類型 Discharge type recognition |
—— |
自由金屬顆粒放電、懸浮電位放電、絕緣氣隙放電/污穢放電、電暈放電 Free metal particle discharge, suspended potential discharge, insulation air gap discharge/pollution discharge, corona discharge |
|
|
連接電纜 Connecting cables |
同軸電纜 Coaxial cable |
||
|
匹配阻抗 Matching impedance |
50Ω |
||
|
工作電源 Power supply |
DC10~30V |
AC/DC220V、AC/DC110V |
|
|
功耗 Power dissipation |
≤3W |
||
|
通信方式 Communication interface |
RS485 * 1、Lora * 1 |
RS485 * 1、USB-C * 1 |
|
|
波特率(bps) Baud rate |
2400、4800、9600、19200 （RS485） |
9600、115200（RS485） |
|
|
通信協議 Communication protocol |
MODBUS-RTU（RS485） |
需配合局放分析軟件使用 To be used in conjunction with partial discharge analysis software |
|
|
繼電器輸出 Relay output |
1路常開；5A/AC250V，5A/DC30V 1 circuit normally open relay |
||
|
安裝方式 Installation |
35mm導軌式安裝 35mm guide rail installation |
||
|
工作環境 Usage environment |
溫度：-25 ℃～+70 ℃；相對濕度≤95% Temperature: -25 ℃~+70 ℃; Relative humidity ≤ 95% |
||
|

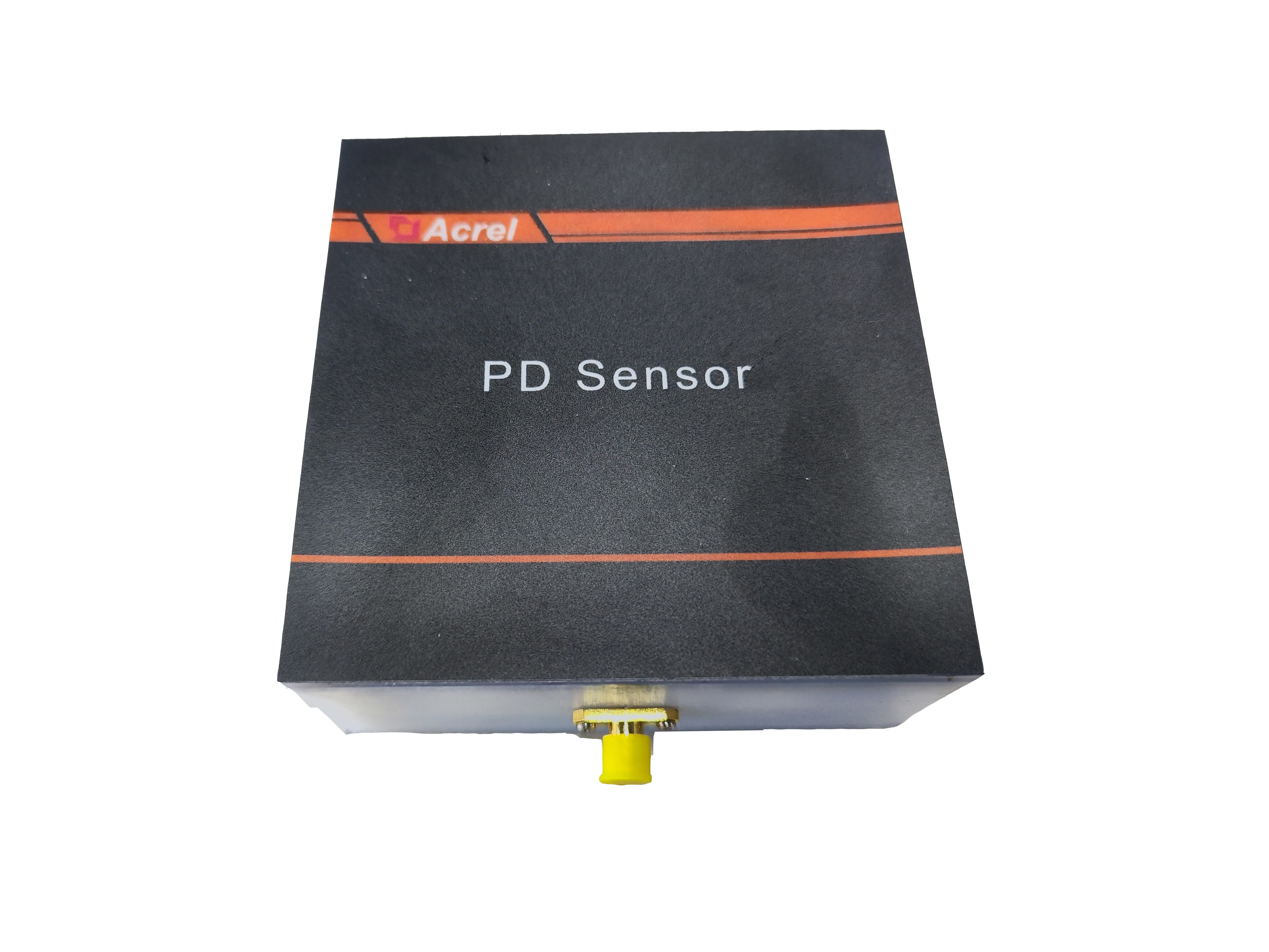

特高頻 傳感器 UHF sensor
|
檢測帶寬 Bandwidth |
300MHz~1600MHz |
|
|
等效高度 Effective height |
≥10.5mm |
||
|
接口類型 Interface |
SMA |
||
|
連接電纜 Connecting cables |
同軸電纜 Coaxial cable |
||
|
防護等級 Protective class |
IP65 |
||
|
安裝方式 Installation |
磁吸式 Magnetic |
||
APD 系列特高頻局放監測裝置采用導軌（DIN35mm）安裝方式，可安裝在開關柜二次儀表室；特高頻傳感器采用磁吸安裝方式，吸附在開關柜電纜室柜壁。產品詳細尺寸見圖，單位 mm。
APD100局放監測裝置
APD200局放監測裝置
特高頻局放傳感器
