APView400 電能質量在線監測裝置
APView400電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準A級要求，能夠滿足35kV及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

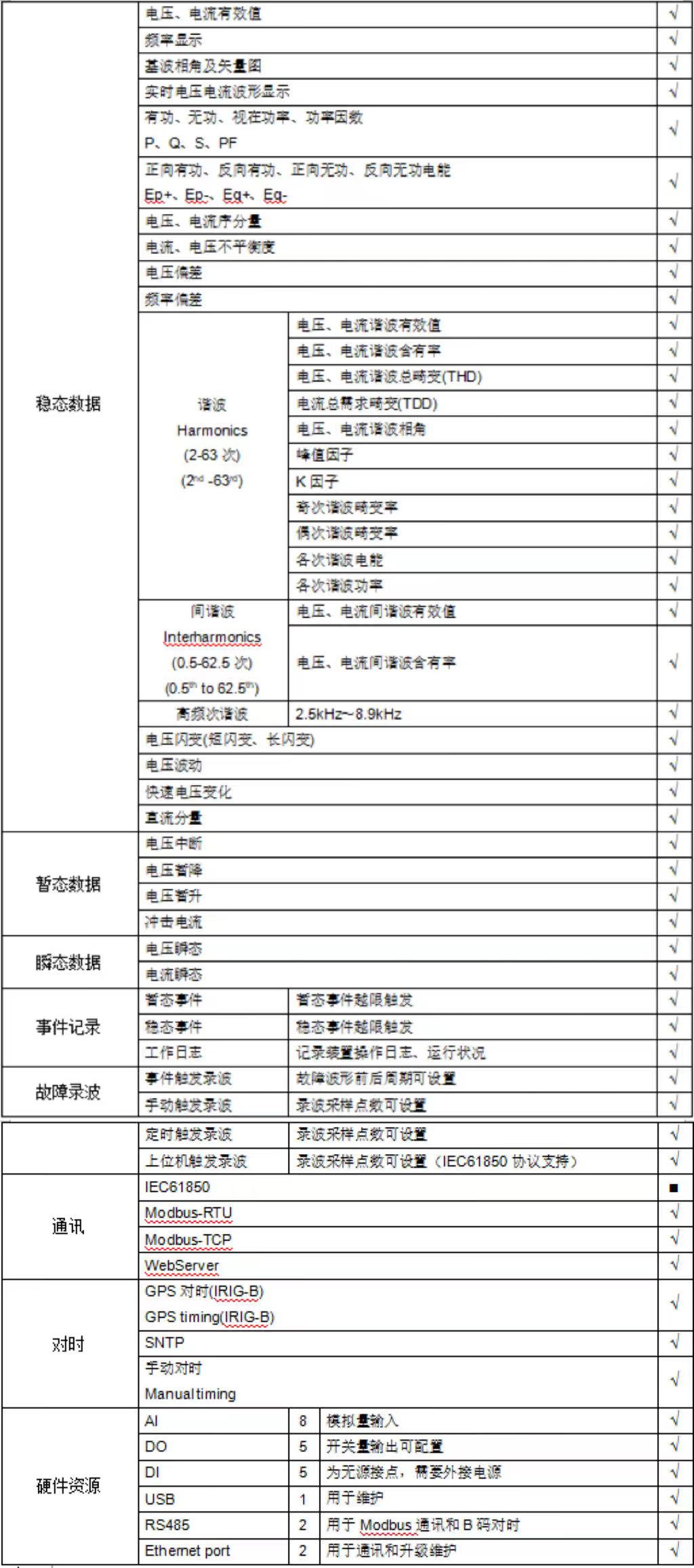

注：√表示標配功能，■表示可選功能，×表示不具備此功能。
1.工作電源
額定值： AC/DC220、AC/DC110V或DC24/48V；
允許偏差： －20％～＋20％；
功率消耗： 不大于15W；
2.交流電流輸入
輸入方式： 電流互感器輸入；
額定值In： 5A；
測量范圍： 0～1.2In；
功率消耗： 不大于0.5VA/路；
過載能力： 1.2In 連續工作；
20倍額定電流允許1s。
3.交流電壓輸入
輸入方式： 電壓互感器輸入；
額定值Un： 220V/380V；
測量范圍： 0～1.2Un；
功率消耗： 不大于0.5VA/路；
過載能力： 1.2Un 連續工作；
4倍額定電壓允許1s。
4.開關量輸入
額定電壓： AC/DC220V、AC/DC110V或DC24V/48V；
輸入方式： 無源接點，需要外接電源；
5.開關量輸出
機械壽命： ≥10000次；
輸出方式： 無源干接點；
接通容量： ≤4000W或≤384VA；
導通電流： 連續≥16A(AC250V/DC24V)，短時(200ms)≥30A；
裝置采用嵌入式安裝，首先在柜（屏）體面板上按3.1所示開孔，再將裝置按圖3.2所示放入開孔中，直到裝置面板靠住柜（屏）的面板。再安裝固定支架，螺絲旋入螺絲孔，使裝置牢固在柜（屏）上。
外形及開孔尺寸如下3.1圖所示：
安裝示意圖如圖3.2所示：
1.按鍵功能說明
按鍵
主要功能
按鍵
主要功能
▲
向上移動選擇或數字增大
?
向左移動選項或頁面前翻
▼
向下移動選擇或數字減小
?
向右移動選項或頁面后翻
ESC
返回
╂
向右移動波形圖上的垂直光標
RST
復位
─
向左移動波形圖上的垂直光標
Enter
確認
2.面板指示燈功能說明
|
名稱 |
顏色 |
指示燈含義 |
|
運行指示 |
綠 |
裝置運行時閃爍 |
|
通訊狀態 |
綠 |
裝置通訊時亮 |
|
暫態事件 |
紅 |
電壓暫升、暫降、短時中斷，電壓電流瞬態 |
|
頻率偏差 |
紅 |
電網頻率越限 |
|
電壓偏差 |
紅 |
電壓有效值越限、電壓負序不平衡 |
|
閃變越限 |
紅 |
電壓閃變越限 |
|
諧波越限 |
紅 |
電壓電流總諧波越限、各次諧波越限、電壓奇次偶次諧波越限、 |
|
裝置異常 |
紅 |
裝置異常 |
