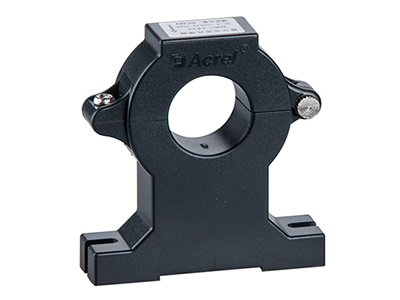

電流傳感器是電力電工測控系統中最常見的一種傳感器,它主要用來測量線路中電流的大小，以避免在線路中電流過大而發生事故。因此，選擇好電流傳感器對于測控系統而言就排在重要的位置，選擇之前，安科瑞先帶大家看看有哪些主要特性參數。

1、標準額定值IPN和額定輸出電流ISN

IPN指電流傳感器所能測試的標準額定值，用有效值表示（A.r.m.s），IPN的大小與傳感器產品的型號有關。

ISN指電流傳感器額定輸出電流，一般為100~400mA，某些型號可能會有所不同。

2、傳感器供電電壓VA

VA指電流傳感器的供電電壓，它必須在傳感器所規定的范圍內。另外，傳感器的供電電壓VA又分為正極供電電壓VA+和負極供電電壓VA-。超過此范圍，傳感器不能正常工作或可靠性降低。

3、測量范圍I

測量范圍指電流傳感器可測量的最大電流值，測量范圍一般高于標準額定值IPN。要注意單相供電的傳感器，其供電電壓VAmin是雙相供電電壓VAmin的2倍，所以其測量范圍要高于雙相供電的傳感器。

4、過載

電流傳感器的過載能力。發生電流過載時，在測量范圍之外，原邊電流仍會增加，而且過載電流的持續時間可能很短，而過載值有可能超過傳感器的允許值，但不會對傳感器造成損壞。

5、精度

霍爾效應電流傳感器的精度取決于標準額定電流IPN。在+25℃時，傳感器測量精度受原邊電流影響，計算精度時必須考慮偏移電流、線性度、溫度漂移的影響。

(1)偏移電流ISO

偏移電流也叫殘余電流或剩余電流，它主要是由霍爾元件或電子電路中運算放大器工作狀態不穩造成的。電流傳感器在生產時，在25℃，IP=0時的情況下，偏移電流已調至最小，但傳感器在離開生產線時，都會產生一定大小的偏移電流。產品技術文檔中提到的精度已考慮了偏移電流增加的影響。

(2)線性度

線性度決定了傳感器輸出信號（副邊電流IS）與輸入信號（原邊電流IP）在測量范圍內成正比的程度。

(3)溫度漂移

偏移電流ISO是在25℃時計算出來的，當霍爾電極周邊環境溫度變化時，ISO會產生變化。因此，考慮傳感器偏移電流ISO的最大變化是很重要的。
