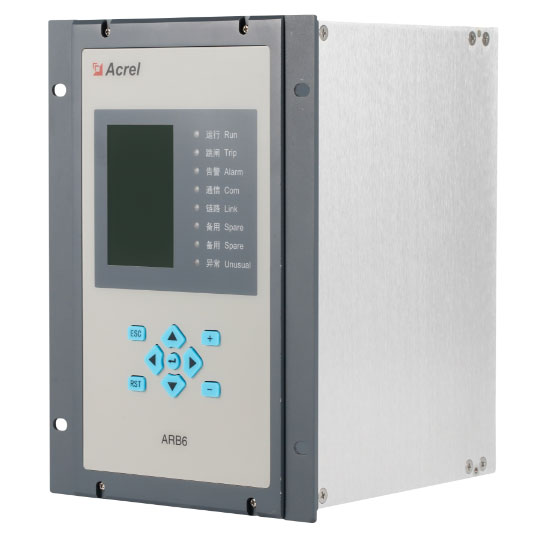

  高性能的硬件平臺：

  裝置采用主頻為550MHz的處理器，16位同步采樣A/D，每周波48點高速采樣、實時并行計算;配置512K字節Flash、(192+4)K字節Sram、外置4M字節NorFlash、外置512K字節Sram，硬件資源充足，可靠性高。

  完善的保護功能：

  適用于35kV及以下電壓等級的電力系統電弧光保護和自動控制功能。裝置可實現弧光保護、弧光故障點定位、弧光傳感器及光纖鏈路實時自檢、失靈保護、CT斷線監測、非電量保護、裝置異常告警、故障錄波等功能。

  豐富的接口資源：

  12路交流電流通道和3路交流電壓通道，測量4組三相電流和3組零序電壓;

  22路有源開關量輸入通道(可選)+1路裝置電源失電輸入通道;

  16路獨立無源開關量輸出通道(14路常開接點、2路常閉接點)，其中4路快速繼電器出口;

  2路RS485串行通訊接口，支持IEC60870-5-103、Modbus規約;

  3路以太網接口(可選)，支持TCP IEC60870-5-103、TCP Modbus規約;

  1路GPS對時接口，支持IRIG-B對時方式(RS485接口);

  1個USB接口，可通過U盤升級裝置程序，也可導出裝置的定值、故障錄波數據，方便故障分析。

  人性化

  裝置采用全漢化大屏幕液晶顯示，人機界面清晰易懂。

  靈活、舒適的按鈕設計，菜單式操作簡單、便捷。

  保護功能的出口可通過跳閘矩陣進行設置，方便用戶選擇要?jiǎng)幼鞯睦^電器。

  透明化：

  實時記錄交流量、弧光量、開入量、開出量和所有保護模塊的狀態。

  裝置記錄內部各元件動作行為、動作時間等信息，并可以查看事件記錄(不少于200條)、系統記錄(不少于500條)、操作日志(不少于2000條)。

  裝置記錄故障錄波信息，可在裝置上直接查看波形，也可導出錄波文件。16條故障錄波信息，每條錄波可觸發4段錄波(每個采樣點錄波至少包含46個模擬量、39個開關量波形)，每段錄波可錄故障前2個周波、故障后10個周波波形，共計15.36s。

  高可靠性設計：

  裝置采用全圖形編程技術設計每個保護功能，以提高程序的可靠性及正確性。

  軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到IV級標準。

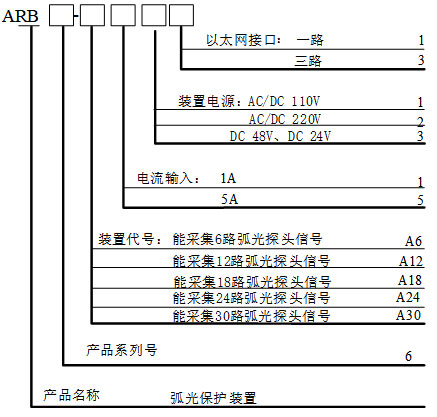

  1.弧光保護裝置選型表

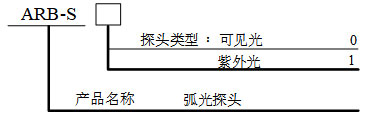

  2.弧光傳感器選型表

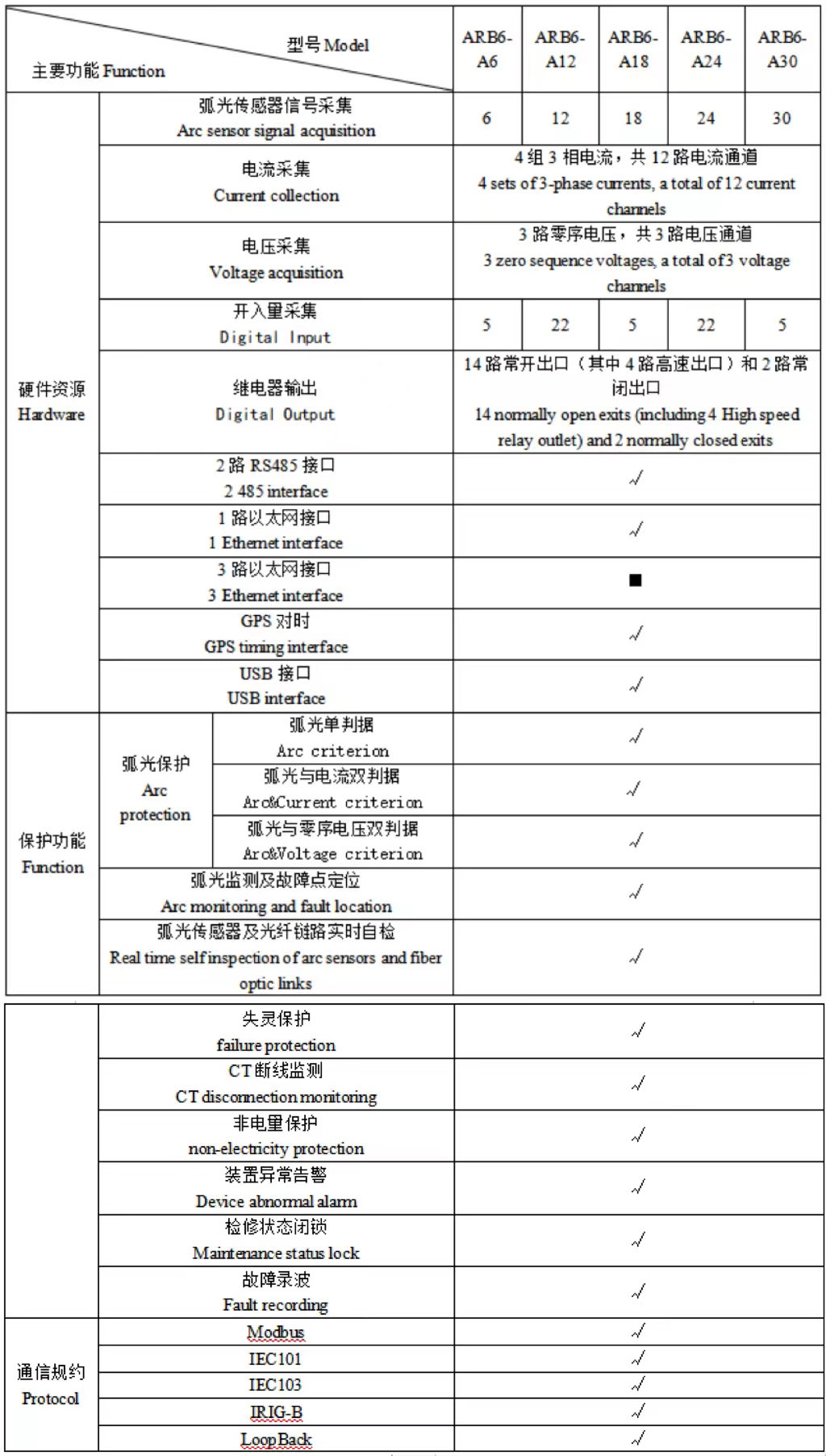

  3.裝置功能對照表

  4. 技術參數

  1.額定參數

  1.1工作電源

  額定電壓：AC/DC 220V、AC/DC 110V、DC 48V或DC 24V

  范 圍：額定電壓×(1±20%)

  功 耗：≤15 VA

  1.2輸入激勵電壓

  額 定 值：線電壓AC 100V或相電壓

      100/根號3V

  測量范圍：0.1V～120V

  準 確 度：±1%

  功率損耗：每相功率損耗不大于0.5VA

  過載能力：1.4倍額定電壓，連續工作;

  2倍熱過載，允許10s。

  1.3輸入激勵電流(保護電流)

  額 定 值：AC 5A 或1A

  測量范圍：0.04In～20In

  功率損耗：每相功率損耗不大于0.5VA

  過載能力：2倍額定電流，連續工作;

  40倍額定電流，允許1s。

  1.4頻率

  額定頻率：50Hz或60Hz

  頻率范圍：40～70Hz

  準 確 度：±0.1Hz

  1.5開關量輸入

  額定電壓：AC/DC 220V、AC/DC 110V、DC 48V或DC 24V

  電壓范圍：額定電壓×(1±20%)

  功率消耗：每通道功率消耗≤1W(DC220V)

  1.6開關量輸出

  機械壽命：≥10000次

  接通容量：≥1000W, L/R = 40ms

  導通電流：連續≥5A，短時(200ms)≥30A

  斷開容量：≥30W, L/R = 40ms

  5.主要技術性能

  電壓元件：整定值容許誤差應不大于±3%;過壓返回系數0.95，欠壓返回系數1.05。

  電流元件：整定值容許誤差應不大于±3%;過流返回系數0.95，欠流返回系數1.05。

  頻率元件：整定值容許誤差應不大于±0.02 Hz。

  比較元件：過量比較元件返回系數為0.95，欠量比較元件返回系數1.05。

  時間元件：延時時間2s內，誤差≤40ms;延時時間大于2s，誤差≤(2%)整定值±40ms。

  弧光保護動作時間：弧光單判據 ≤3.8ms (2倍弧光動作門檻值，電磁繼電器輸出);

  弧光電流雙判據 ≤7.8ms (2倍弧光動作門檻值和 2倍電流定值，電磁繼電器輸出)。

  6. 正常工作環境條件

  環境溫度： -10℃～+55℃。

  裝置的貯存、運輸允許的環境溫度為-25℃～+70℃。

  相對濕度：5%～95%(產品內部不凝露，不結冰)。

  海拔高度：≤2500m.

  防護等級：IP40(面板、側板及上下底板)。

  7.絕緣性能

  絕緣電阻：>100MΩ, 500Vdc

  介質強度：回路和地之間，獨立回路之間：工頻耐壓2kV

  沖擊電壓：±5kV(1.2/50μs, 0.5J)

 

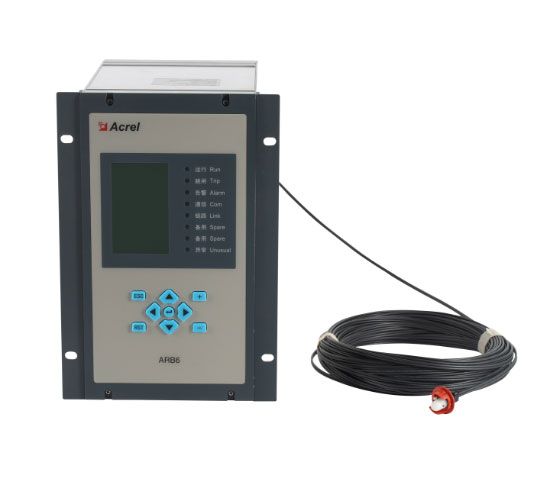

  ARB6系列弧光保護方案，主要由ARB6弧光保護裝置、ARB-S弧光傳感器及塑料光纖(雙股、阻燃)組成。

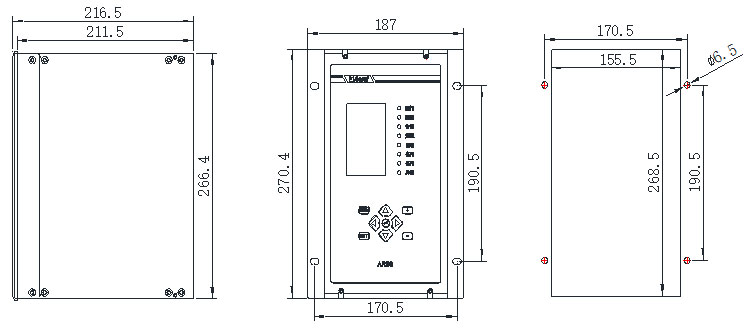

  裝置外形圖和開孔尺寸

  注：開孔尺寸以毫米為單位。

  2 裝置安裝位置

  弧光保護裝置安裝時需考慮開關柜安裝空間，與保護范圍內電源進線回路的TA回路連接、保護跳閘回路連接，原則上采用就近安裝方式，避免TA采集回路、跳閘回路連線過長，一般安裝于主變壓器中、低壓側進線柜或TV柜柜門上，建議采用面板開孔安裝。

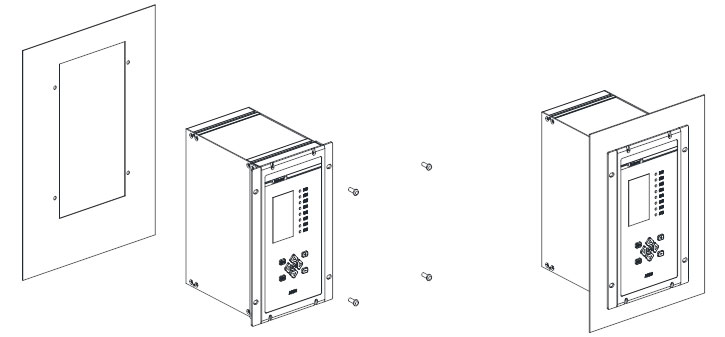

  弧光保護裝置安裝示意圖

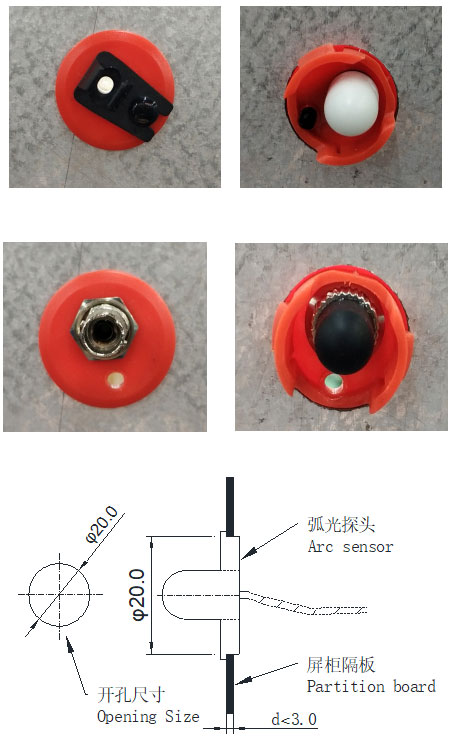

  2 傳感器開孔尺寸和安裝位置

  2.1弧光傳感器配套卡扣支架使用，卡扣支架需要開孔安裝?？壑Ъ艿拈_(kāi)孔尺寸為20mm(直徑)。

  2.2 傳感器安裝位置

  弧光傳感器的檢測范圍是一個角度為 180°，半徑0.5m 的扇形區域，所以選擇傳感器安裝點時應充分考慮該要素，避免出現檢測盲區。

  弧光傳感器安裝應遵循以下原則：

  弧光傳感器建議安裝地點包括(但不僅限于)母線室、斷路器室、電纜室。

  在開關柜有斷路器的情況下，弧光傳感器建議安裝容易產生電弧的位置(如：在母線觸頭連接處、上或下隔離開關(2處)觸頭處、電流互感器觸頭處、電纜接頭處)。在開關柜無斷路器的情況下，弧光傳感器建議安裝在母線觸頭連接處、上和下隔離開關觸頭處(1處)、電纜接頭處。

  封閉式母線橋架在橋架兩端需要安裝弧光傳感器。若考慮實現開關柜的整體保護，可以在開關柜的斷路器室和電纜室各安裝1個弧光傳感器。

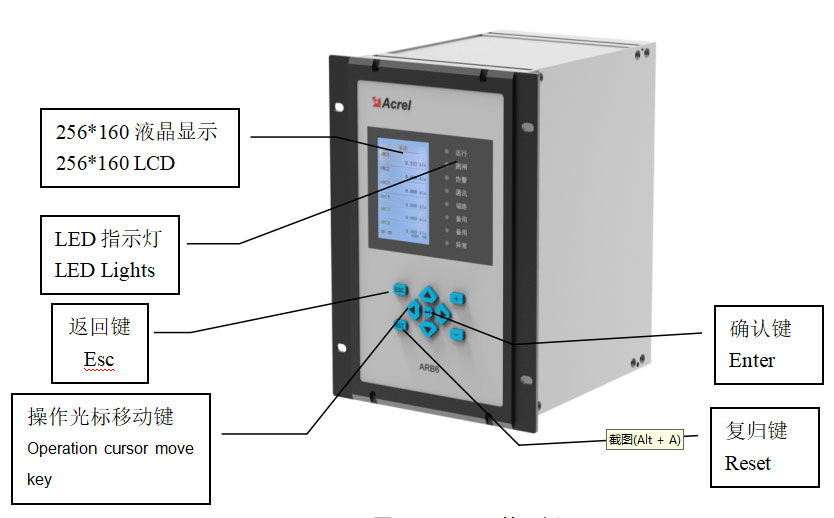

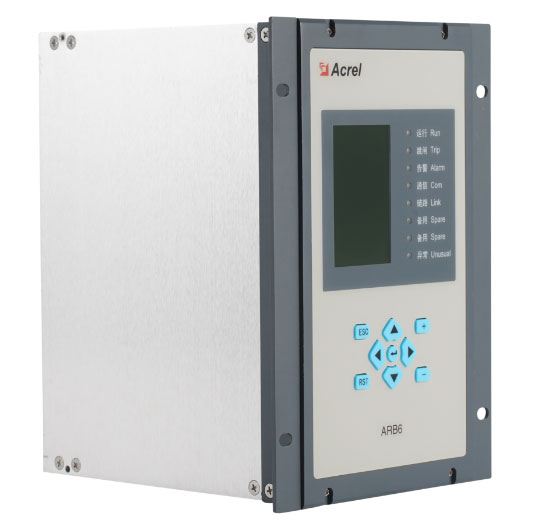

  1.前面板說明

  裝置的人機交互主要在面板上進行，包括三個部分：液晶顯示、LED燈指示和按鍵。

  液晶顯示屏采用256*160點陣，可以顯示弧光強度、電流、電壓等遙測量值、遙信量、事件記錄、故障錄波、通信參數、定值參數、裝置時間、裝置版本號信息等。

  LED燈用來指示裝置的運行狀態、跳閘、告警、通信、鏈路、異常等信息，也可根據用戶需要進行定制，圖4.1中為出廠默認配置。

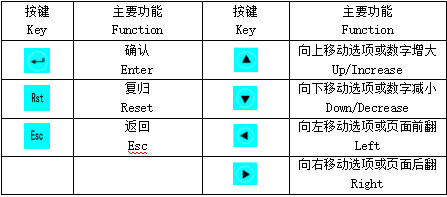

  2 按鍵說明

  按鍵包括上、下、左、右、確認鍵、返回鍵及復歸鍵，實現人機交互功能。
