    1.額定參數

    1.1工作電源

    額定電壓：AC/DC 220V、AC/DC 110V、DC 48V或DC 24V

    范 圍：額定電壓×(1±20%)

    功 耗：≤15 VA

    1.2輸入激勵電壓

    額 定 值：線電壓AC 100V或100/根號3相電壓

    測量范圍：0.1V～120V

    準 確 度：±1%

    功率損耗：每相功率損耗不大于0.5VA

    過載能力：1.4倍額定電壓，連續工作;

    2倍熱過載，允許10s。

    1.3輸入激勵電流(保護電流)

    額 定 值：AC 5A 或1A

    測量范圍：0.04In～20In

    功率損耗：每相功率損耗不大于0.5VA

    過載能力：2倍額定電流，連續工作;

    40倍額定電流，允許1s。

    1.4頻率

    額定頻率：50Hz或60Hz

    頻率范圍：40～70Hz

    準 確 度：±0.1Hz

    1.5開關量輸入

    額定電壓：AC/DC 220V、AC/DC 110V、DC 48V或DC 24V

    電壓范圍：額定電壓×(1±20%)

    功率消耗：每通道功率消耗≤1W(DC220V)

    1.6開關量輸出

    機械壽命：≥10000次

    接通容量：≥1000W, L/R = 40ms

    導通電流：連續≥5A，短時(200ms)≥30A

    斷開容量：≥30W, L/R = 40ms

      電壓元件：整定值容許誤差應不大于±3%;過壓返回系數0.95，欠壓返回系數1.05。

      電流元件：整定值容許誤差應不大于±3%;過流返回系數0.95，欠流返回系數1.05。

      頻率元件：整定值容許誤差應不大于±0.02 Hz。

      比較元件：過量比較元件返回系數為0.95，欠量比較元件返回系數1.05。

      時間元件：延時時間2s內，誤差≤40ms;延時時間大于2s，誤差≤(2%)整定值±40ms。

      弧光保護動作時間：弧光單判據 ≤3.8ms (2倍弧光動作門檻值，電磁繼電器輸出);

      弧光電流雙判據 ≤7.8ms (2倍弧光動作門檻值和 2倍電流定值，電磁繼電器輸出)

  1 、裝置外形圖和開孔尺寸

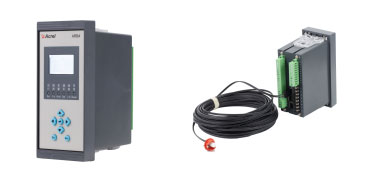

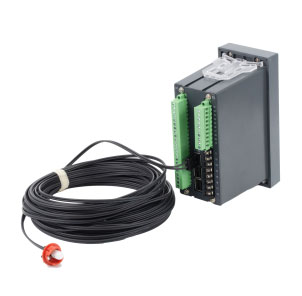

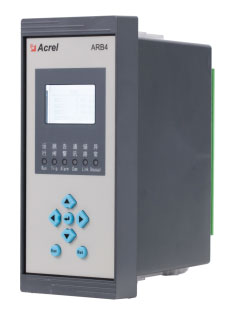

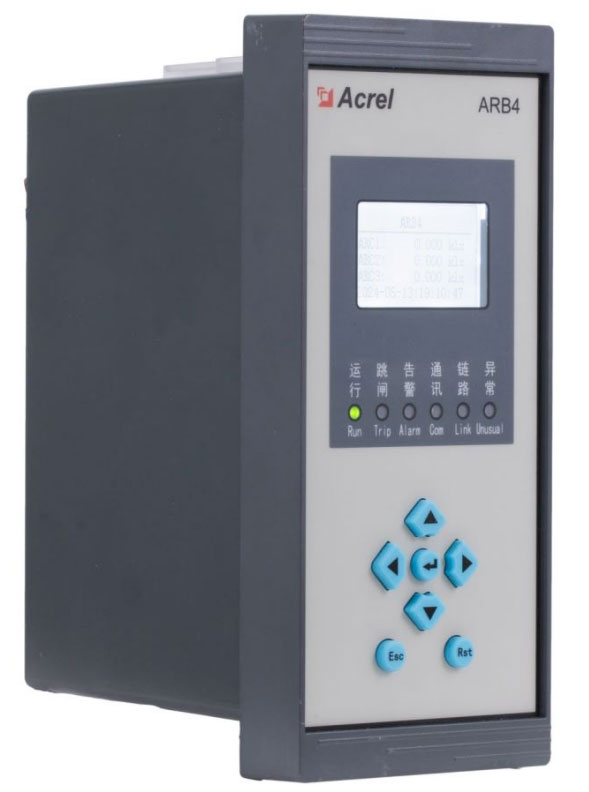

  (1)弧光保護裝置、弧光傳感器及光纖實物圖

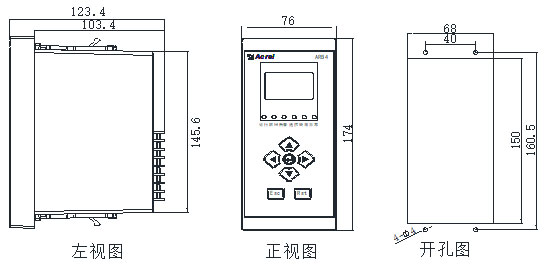

  (2)弧光保護裝置外形及開孔尺寸圖

  (3)裝置安裝位置

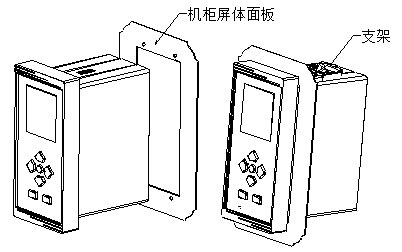

  弧光保護裝置安裝時需考慮開關柜安裝空間，與保護范圍內的TA回路連接、保護跳閘回路連接，原則上采用就近安裝方式，避免TA采集回路、跳閘回路連線過長，采用面板開孔安裝。

  弧光保護裝置安裝示意圖如下所示：

  (4)傳感器開孔尺寸和安裝位置

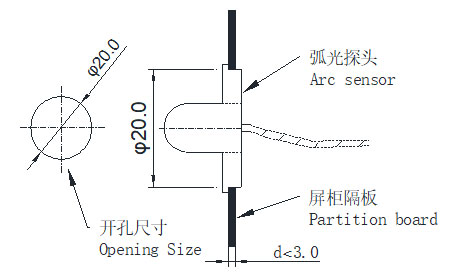

  弧光傳感器配套卡扣支架使用，卡扣支架需要開孔安裝。卡扣支架的開孔尺寸為20mm(直徑)。

  (5)傳感器安裝位置

  弧光傳感器的檢測范圍是一個角度為 180°，半徑0.5m 的扇形區域，所以選擇傳感器安裝點時應充分考慮該要素，避免出現檢測盲區。

  弧光傳感器安裝應遵循以下原則：

  弧光傳感器建議安裝地點包括(但不僅限于)母線室、斷路器室、電纜室。

  在開關柜有斷路器的情況下，弧光傳感器建議安裝容易產生電弧的位置(如：在母線觸頭連接處、上或下隔離開關(2處)觸頭處、電流互感器觸頭處、電纜接頭處)。在開關柜無斷路器的情況下，弧光傳感器建議安裝在母線觸頭連接處、上和下隔離開關觸頭處(1處)、電纜接頭處。

  封閉式母線橋架在橋架兩端需要安裝弧光傳感器。若考慮實現開關柜的整體保護，可以在開關柜的斷路器室和電纜室各安裝1個弧光傳感器。
