AKH-0.66系列電流互感器

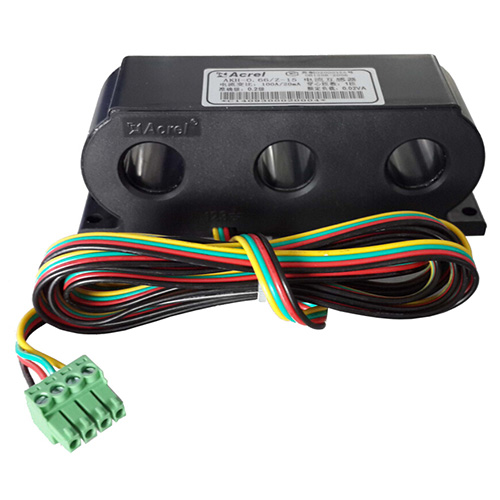

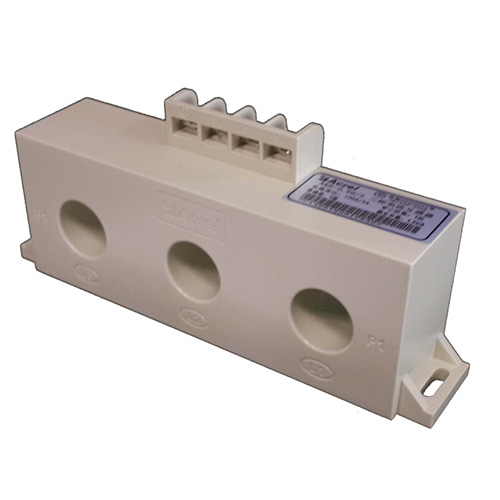

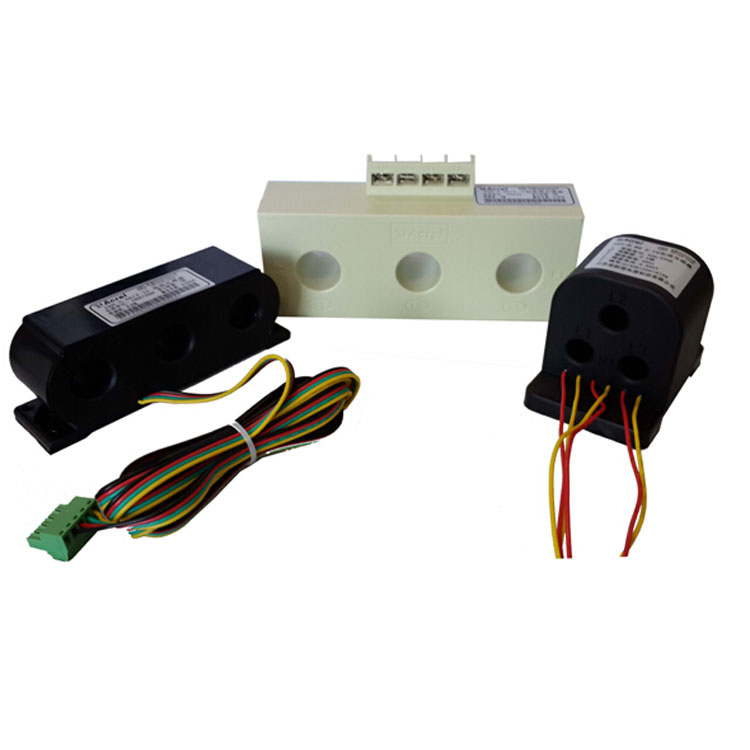

AKH-0.66/Z 型三相組合式電流互感器
三相一體式電流互感器
一次電流范圍：5-1250A
二次電流范圍：5A/1A
電纜孔徑：Φ10、Φ15,、Φ20、Φ35
概述
組合式電流互感器也叫三相電流互感器，產品外形美觀，接線方便。外殼材料選用耐高溫材料，作為電流信號采集元件，一般可與多回路電流監控裝置(AMC16)、塑殼斷路器等產品配套使用，節約了安裝空間、減少了接線煩鎖，方便用戶的使用，降低了成本。

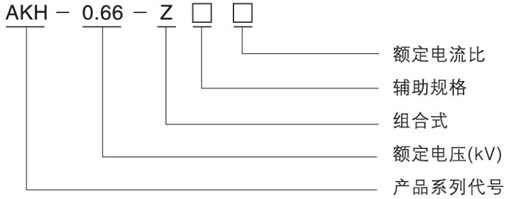

型號說明
|
規格 |
額定電 流比 |
準確級 |
穿心 匝數 |
母排規格/根數 |
電纜最大 外徑 |
安裝方式 |
|
0.2級 |
||||||
|
Z-10 |
50A/25mA |
10Ω |
|
1 |
Φ10 |
導軌式 |
|
規格 |
額定電 流比 |
準確級及相應額定負荷 |
穿心 匝數 |
電纜最大 外徑 |
|
0.2級 |
||||
|
Z-15 |
100A/20mA |
10Ω |
1 |
Φ15 |
|
規格 |
額定電流比 |
準確級及相應額定負荷（VA/Ω） |
電纜最大外徑 |
|
|
0.5級 |
1級 |
|||
|
Z-3×Φ20 |
5-100/5A |
|
1.5VA |
Φ20 |
|
150/5A |
1.5VA |
|
||
|
200/5A |
2.5VA |
|
||
|
5-100/1A |
|
1.5Ω |
||
|
150/1A |
1.5Ω |
|
||
|
200/1A |
2.5Ω |
|
||
|
5-200A/50mA |
0.5VA |
|
||

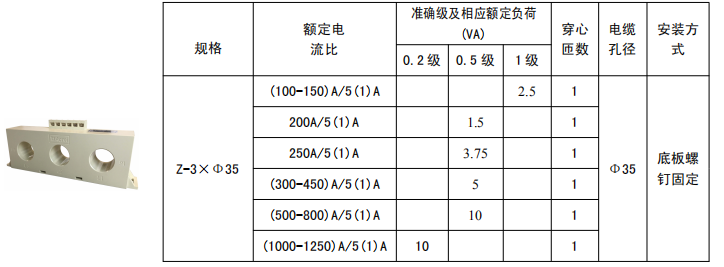

◆ AKH-0.66/Z-35型電流互感器
